Pompy samozasysające PS-150/E-11
Dokumentacja

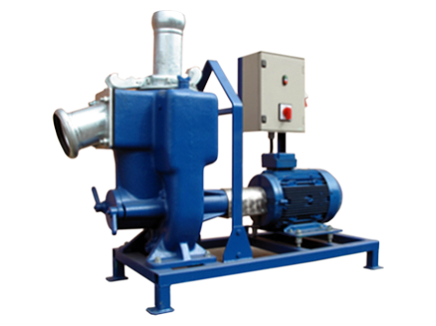

Pompy samozasysające z napędem elektrycznym (11 kW)
Zastosowanie
Pompy wirowe samozasysające typu PS-150/E-11 przeznaczone są do pompowania cieczy czystych i zanieczyszczonych, w tym niezbyt gęstej gnojowicy (swobodny przelot zanieczyszczeń o średnicy maksymalnej 45 mm).
Znajdują one zastosowanie w rolnictwie do nawadniania pól, odwadniania rowów melioracyjnych, pompowania gnojowicy, jak również w szeroko rozumianej branży wodno-kanalizacyjnej, przedsiębiorstwach budowlanych itp.. Są przydatne do usuwania skutków powodzi.
Mogą być używane do pompowania deszczówki, wody rzecznej, wody do gaszenia pożarów, wody drenażowej, jak również wody z piaskiem i błotem.
Budowa i napęd pompy
Pompa wirowa jednostopniowa samozasysająca. Napędzana silnikiem elektrycznym o mocy
11 kW
połączonym z pompą
za pomocą sprzęgła.

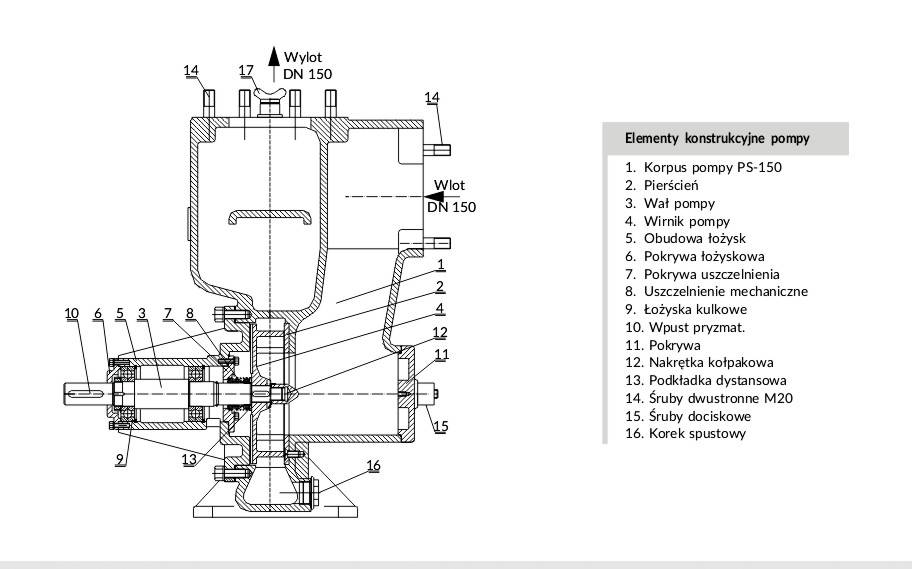

Budowę pompy podstawowej (bez sprzęgła, silnika, ramy nośnej) przedstawiono na rysunku z prawej strony (
do powiększenia
).
Głównym elementem konstrukcyjnym pompy jest korpus, pełniący równocześnie rolę zbiornika cieczy do zainicjowania procesu zasysania (wymagane wstępne zalanie cieczą).
W korpusie są dwa kołnierze instalacyjne
DN150
:
wlotowy (ssawny)
i
tłoczny
dla potrzeb wykonania instalacji hydraulicznej.
Od strony wirnika w korpusie wykonany jest otwór, zamknięty łatwo demontowaną pokrywą wyczystną. Umożliwia to szybki dostęp do wnętrza pompy w przypadku kontroli stanu elementów ruchomych pompy.
Wykonania montażowe agregatu

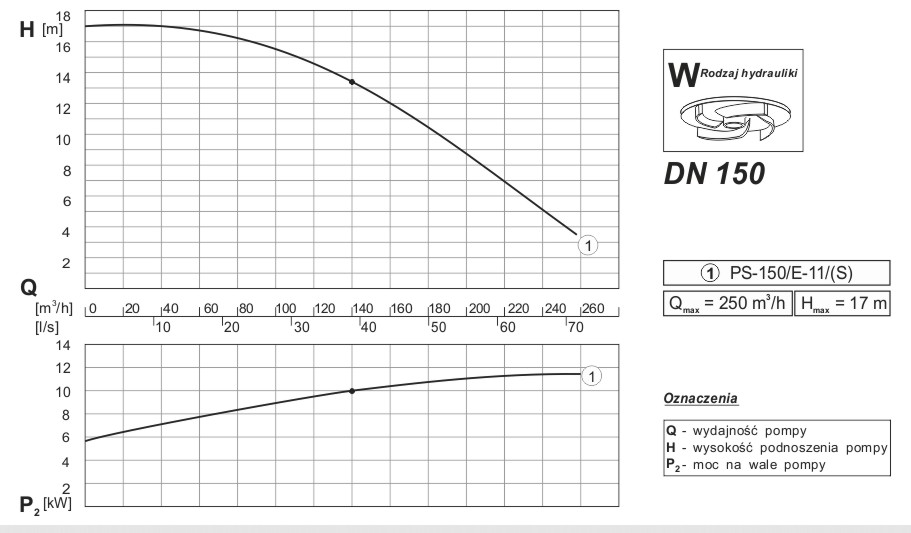

Charakterystyki pompy
Agregaty mogą być dostarczane w dwóch wersjach montażowych:
-
PS-150/E-11/S
– pompa z silnikiem elektrycznym zamontowane na wspólnej ramie podstawy wraz
ze skrzynką sterowniczą -
PS-150/E-11
– pompa z silnikiem elektrycznym zamontowane na wspólnej ramie podstawy
bez skrzynki sterowniczej
Zakres dostawy agregatu pompowego

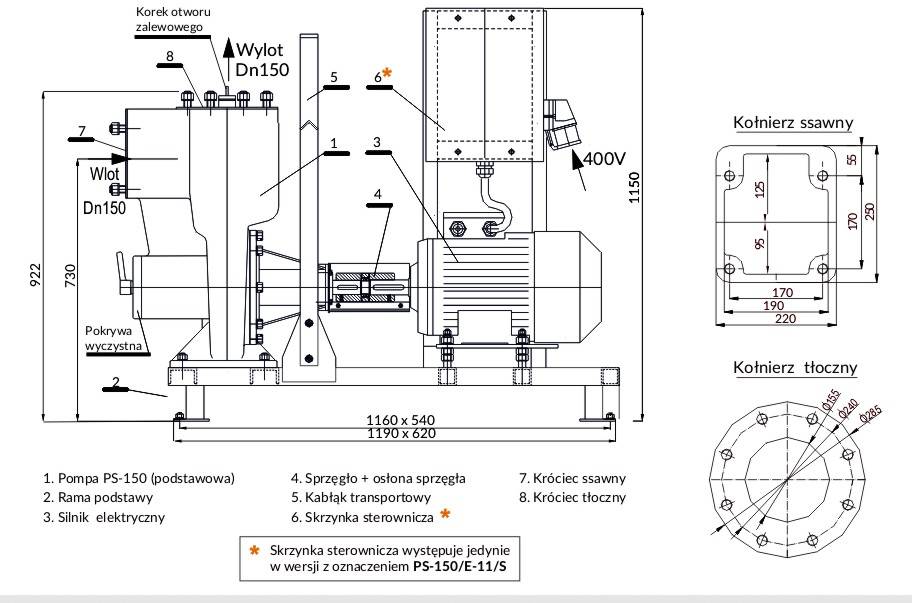

Dostawą jest objęty agregat przedstawiony na rysunku z prawej strony ( do powiększenia ).
Z pompą podstawową dostarczany jest silnik ze sprzęgłem i ramą nośną – opcjonalnie także skrzynka sterownicza.
Elementy instalacji hydraulicznej, tj. króćce przyłączeniowe do pompy , węże ssawne i tłoczne odbiorca zamawia i instaluje we własnym zakresie.
Dostawca oferuje zakup
wyposażenia dodatkowego
jak wyżej w ramach odrębnego zamówienia.
Wyposażenie dodatkowe - króćce przyłączeniowe do pomp
Wyposażenie dodatkowe - elementy instalacji hydraulicznej

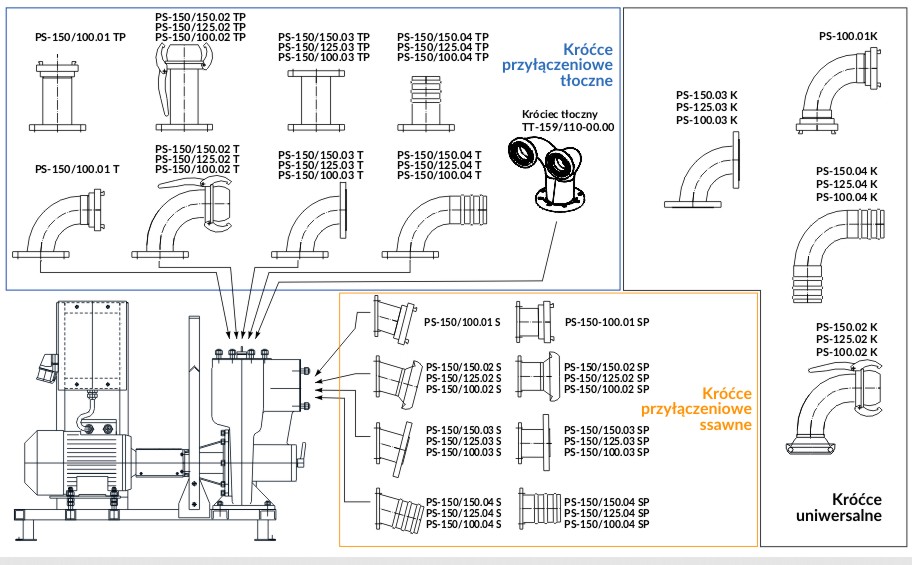

Króćce objęte ofertą producenta pomp zestawiono na obrazku niżej - pełny opis króćców jest dostępny w karcie katalogowej produktu.

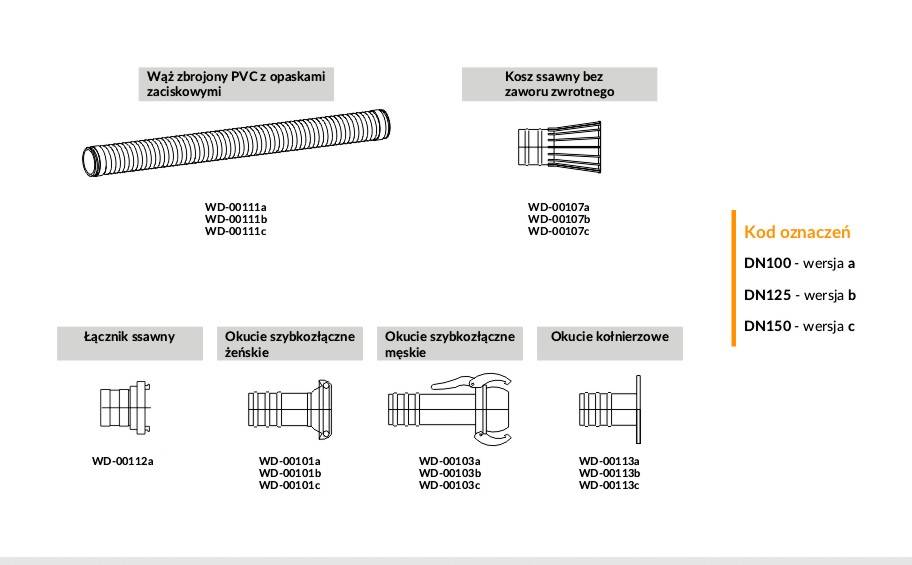

Elementy objęte ofertą producenta pomp zestawiono na obrazku niżej - pełny opis elementów jest dostępny w karcie katalogowej produktu.
