Pompy poziome PZP
Dokumentacja
Pompy wirowe poziome z wirnikiem zamkniętym.
Króciec tłoczny DN 50 ; moc 3,0 kW i 4,0 kW
Zastosowanie
Pompy poziome z wirnikiem zamkniętym (
max
przelot
7mm
) do
pompowania wody przemysłowej lekko zanieczyszczonej oraz innych cieczy nie powodujących korozji żeliwa (
pH
pomiędzy
4÷10
).
Maksymalna temperatura medium 90 0 C
Wybrane obszary zastosowań:
- instalacje do podwyższania ciśnienia
- instalacje do nawadniania i odwadniania
- transport cieczy chłodzącej w rzemiośle kamieniarskim
- instalacje przemysłowe z płynami nieagresywnymi
Budowa

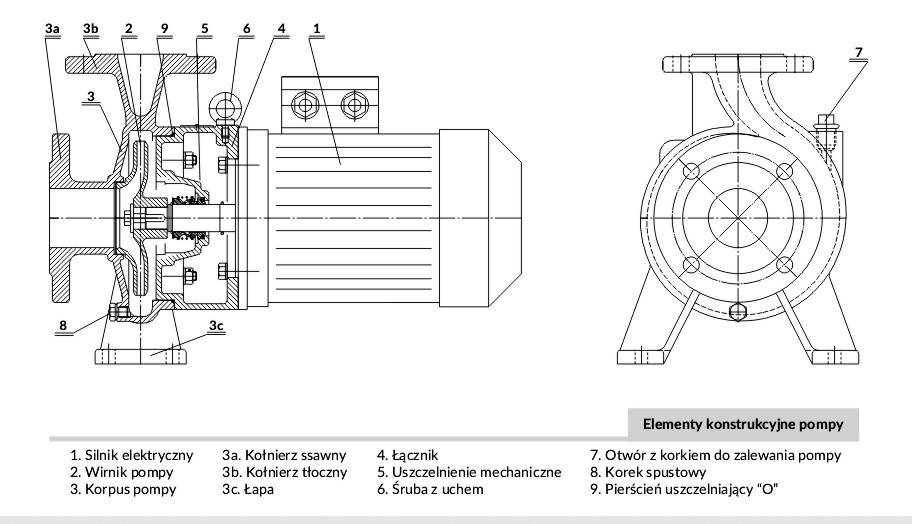

Pompa jednostopniowa monoblokowa z poziomą osią wału. Zbudowana jest z korpusu i wirnika oraz łącznika zamykającego korpus pompy od strony napędu - przedstawiono na obrazku z prawej strony ( do powiększenia )
Zgodność wykonania pompy z wymogami normy PN-EN733
Napęd pompy stanowi silnik z wydłużonym wałem ze stali nierdzewnej, na którym osadzono wirnik. Wał w pokrywie (łączniku) uszczelniony jest mechanicznym uszczelnieniem czołowym . Gwarantuje to szczelność dławnicy.
Podstawowe elementy pompy, tj. korpus, wirnik i łącznik wykonane są z żeliwa szarego .

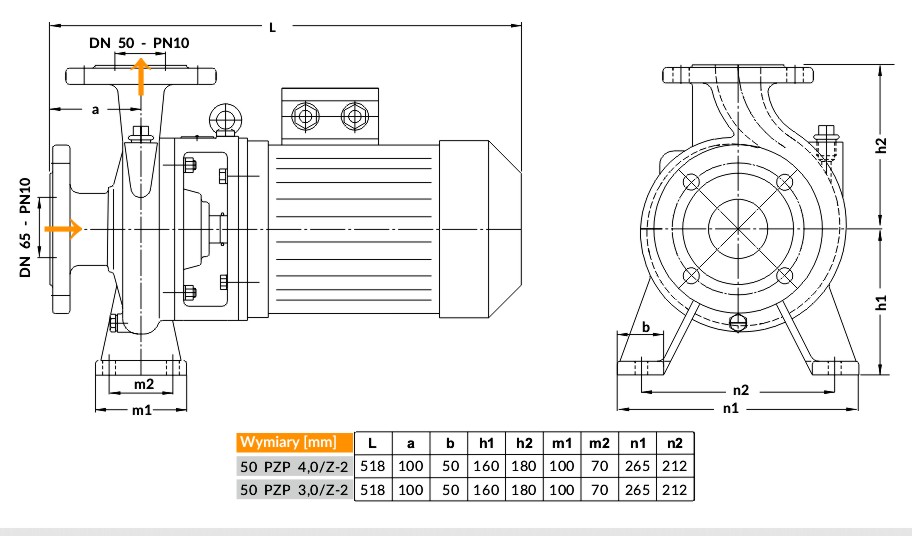

Wymiary gabarytowe i przyłącza

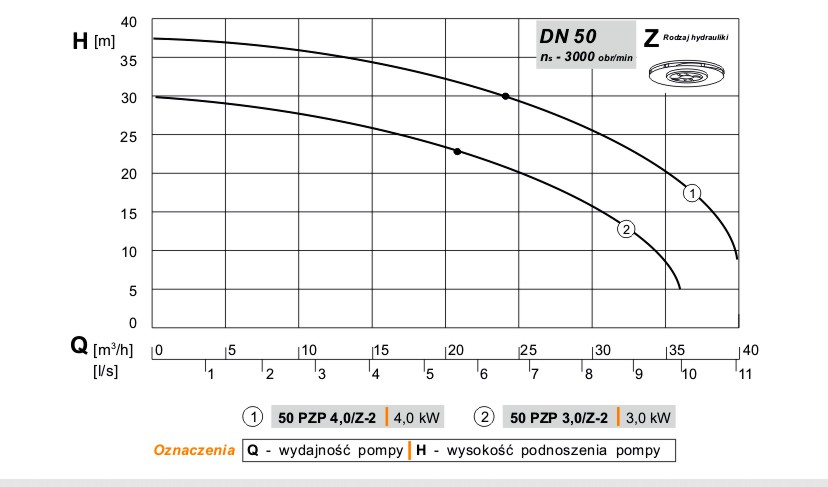

Charakterystyki hydrauliczne
Instalacje użytkowe
Pompy przeznaczone do użytkowania w wersji stacjonarnej .
Pompy PZP nie są samozasysające.

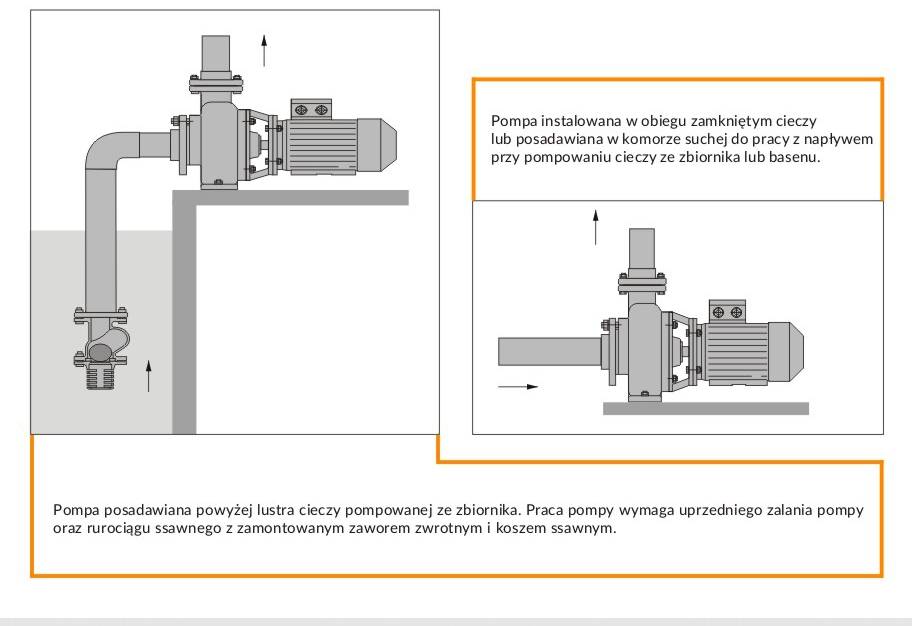

Warianty instalacji użytkowych pomp przedstawiono na rysunku z prawej strony ( do powiększenia )
Montaż pomp w instalacjach poprzez kołnierze w korpusie żeliwnym:
ssawny
DN 65, PN10 i
tłoczny
DN 50, PN10.
Wykonanie kołnierzy wg normy
PN-EN 1092-2
.
