Przepompownie ścieków przydomowe BS (BVS) (PES)
Dokumentacja
Przepompownie w zbiornikach z polimerobetonu lub polietylenu
Zastosowanie
Obiekty kompletne do montażu terenowego.
- przetłaczanie ścieków bytowych oraz fekalii z indywidualnych posesji i gospodarstw rolnych do kanalizacji lub oczyszczalni przydomowych
- przepompowywanie ścieków z niewielkich obiektów gospodarczych, handlowych i użyteczności publicznej
- punkty tłoczne w sieciach kanalizacji ciśnieniowej
- przepompownie lokalne wody zanieczyszczonej, w tym wody drenażowej i opadowej
Budowa
Główne elementy/zespoły konstrukcyjne:
- zbiornik - wykonanie materiałowe: polimerobeton (przepomp. typu BS , BVS ), polietylen (przepomp. typu PES ) / wymiary gabarytowe: wysokość - 2,2 m÷3,1 m ; średnica – 0,8 m÷1,0 m
- zespół hydrauliczny stacjonarny z szybkozłączem ZGR
- odłączalny pion hydrauliczny DN50 (DN40) z pompą zatapialną PZM-S (vortex) lub PZM-R (rozdrabniacz) - wariantowo układ dwóch pionów z dwoma pompami
- zespół sterowniczy ze skrzynką zasilająco-sterowniczą i regulatorami poziomu cieczy
Szybkozłącze
Zbiorniki z polimerobetonu
Pion pompowy jest zagregowany z zespołem hydraulicznym stacjonarnym z wykorzystaniem
szybkozłącza ZGR z zasuwą klinową
(prod. MEPROZET). Szybkozłącze produkowane w dwóch wielkościach hydraulicznych:
DN40
i
DN50
.
Szczegółowa oferta tego produktu dostępna w witrynie.
Zbiorniki są produkowane przez Zakład Polimerobetonów MEPROZET Sp. z o.o.
Zbiorniki typu
SOLIDKAN KV2-800-SN
w przepompowniach
BVS
zostały zaprojektowane specjalnie dla potrzeb przepompowni przydomowych.

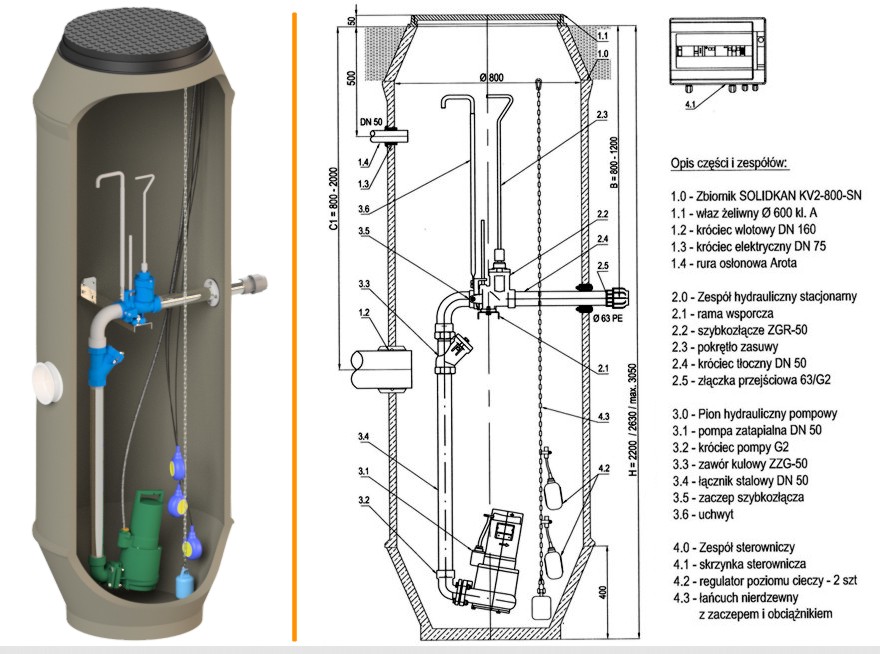

Przykładowe rozwiązanie konstrukcyjne przepompowni z jedną pompą trójfazową przedstawiono na obrazku wyżej.
Pliki z
kartami katalogowymi
produktu ujęto w zestawieniu dokumentacji na dole strony.
Warianty konstrukcyjne
Przepompownie w zbiornikach z polimerobetonu mogą być wykonane jako nie przejazdowe lub przejazdowe .
| Typ | Wykonanie konstrukcyjne | Właz |
|---|---|---|
| BS | przejazdowe / nieprzejazdowe | kl. A, B, C |
| BVS | nieprzejazdowe | kl. A |
Przepompownie w zbiornikach z polietylenu stanowią konstrukcję nie przejazdową (przykrycie zbiornika włazem teleskopowym z tworzywa – możliwa regulacja wysokości do 40 cm ).
Zasilanie pomp PZM instalowanych w przepompowniach: 3x400V lub 1x230V (wybrane typy pomp zgodnie z informacją w katalogu pomp)
Specyfikacja robocza wykonania
Specyfikacja wykonania każdorazowo uzgadniana roboczo z Zamawiającym. Możliwe opcje zabudowy pomp i doposażenia elektrycznego przepompowni obejmują
karty informacyjne
przepompowni, które stanowią
integralną część zamówień
.
Wzory kart informacyjnych przedstawiono na podglądzie w galerii niżej.
Karta przepompowni BS pozwala zwymiarować zbiornik dla potrzeb wykonawstwa wyposażenia do zabudowy w zbiorniku przez Zamawiającego we własnym zakresie .

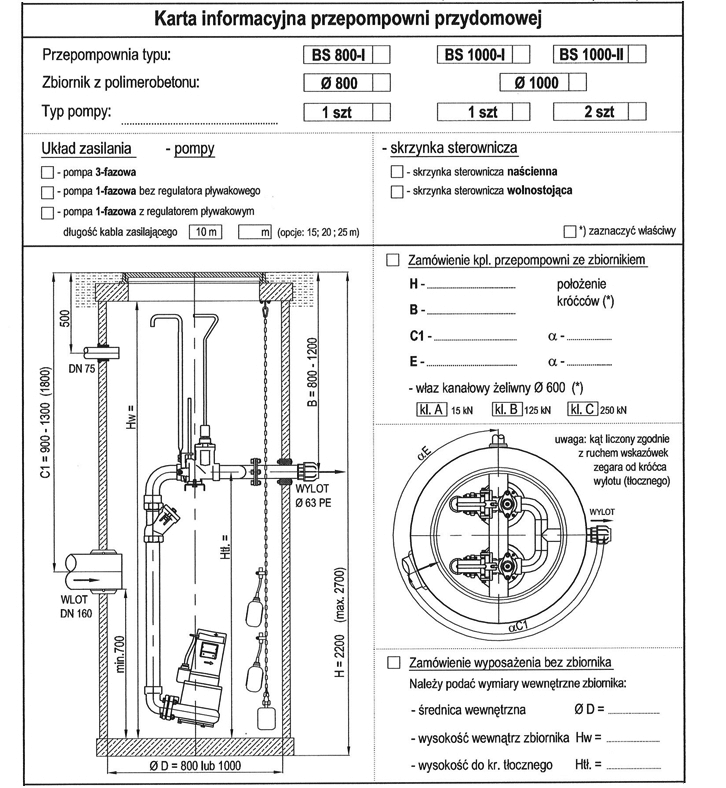

Karta informacyjna przepompowni BS

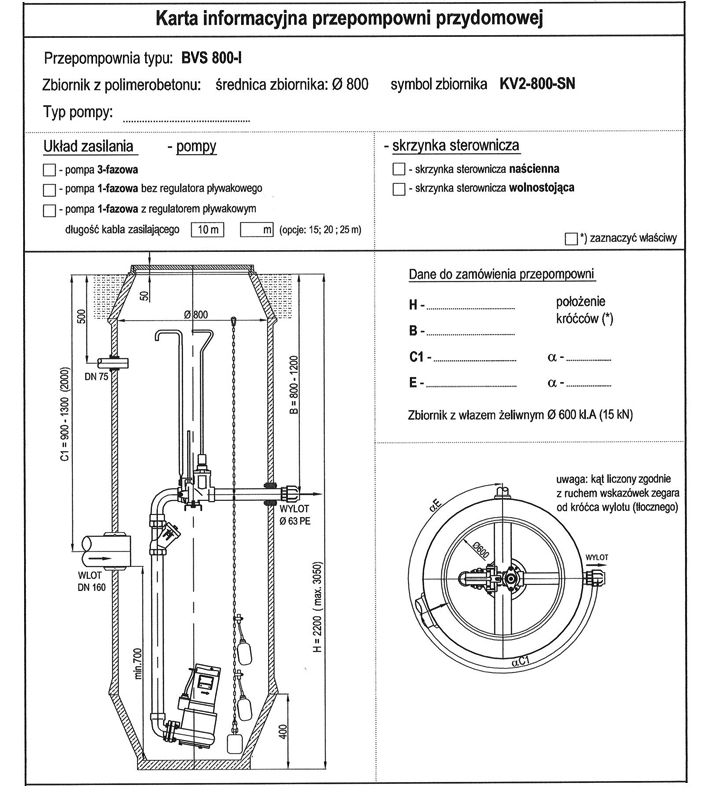

Karta informacyjna przepompowni BVS

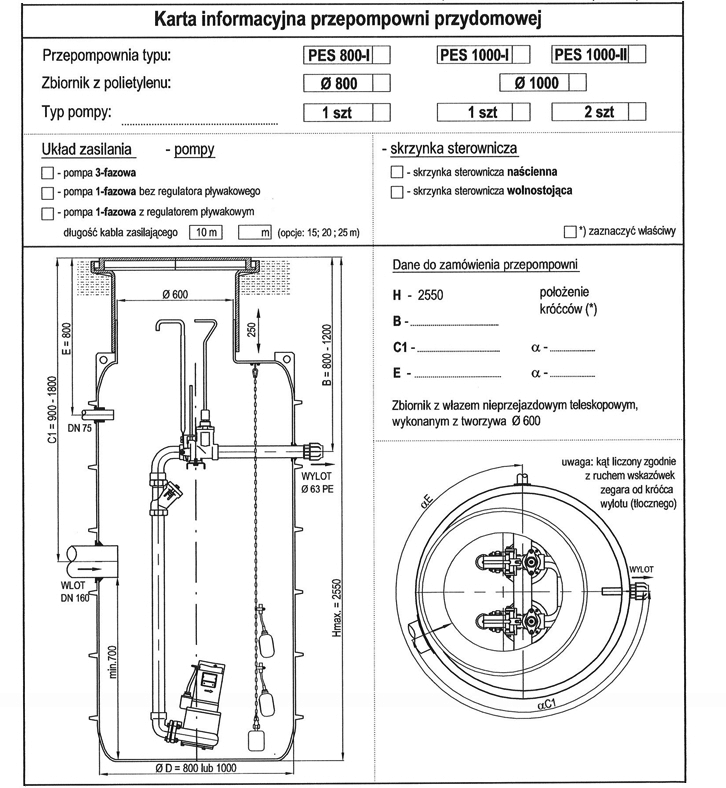

Karta informacyjna przepompowni PES
