Pompy poziome PSM
Dokumentacja
Pompy wirowe poziome o swobodnym przepływie.
Króciec tłoczny DN 65 (0,75 kW - 4,0 kW) i DN 80 (1,1 kW - 11,0 kW)
Zastosowanie
Pompy do pompowania wody brudnej oraz cieczy zanieczyszczonych z dużą ilością elementów stałych pochodzenia mineralnego i ciał długowłóknistych pochodzenia organicznego, w tym ścieki sanitarne i przemysłowe, gnojowicę, szlamy surowe, szlamy z osadem czynnym, wody technologiczne.
Obszar zastosowań:
- komunalne przepompownie ścieków i wody zanieczyszczonej
- instalacje technologiczne w przemyśle
- hydrotransport
- gospodarstwa rolne

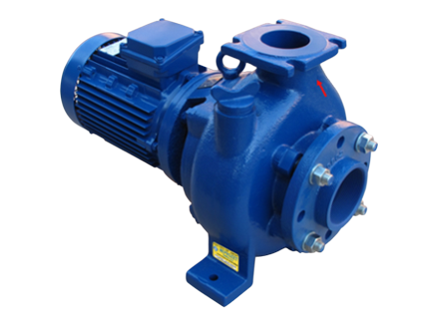

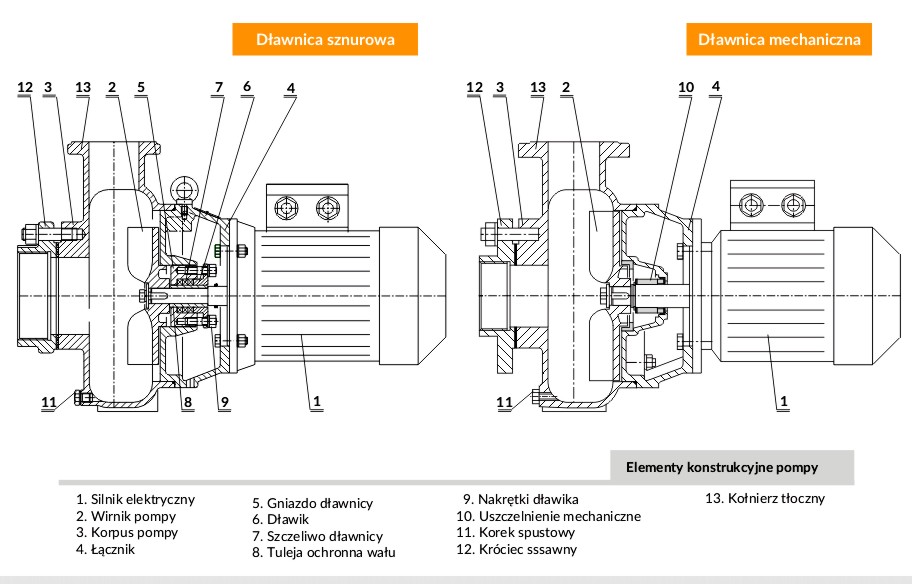

Budowa
Pompa jednostopniowa o budowie monoblokowej z poziomą osią wału. Zbudowana jest z żeliwnego korpusu i wirnika oraz łącznika zamykającego korpus pompy od strony napędu. Napędzana jest silnikiem ze specjalnie wydłużonym wałem ze stali nierdzewnej, na którym osadzono wirnik pompy.
Wał w pokrywie, będącej jednocześnie łącznikiem między silnikiem a korpusem pompy, uszczelniony jest
mechanicznym uszczelnieniem
czołowym
.

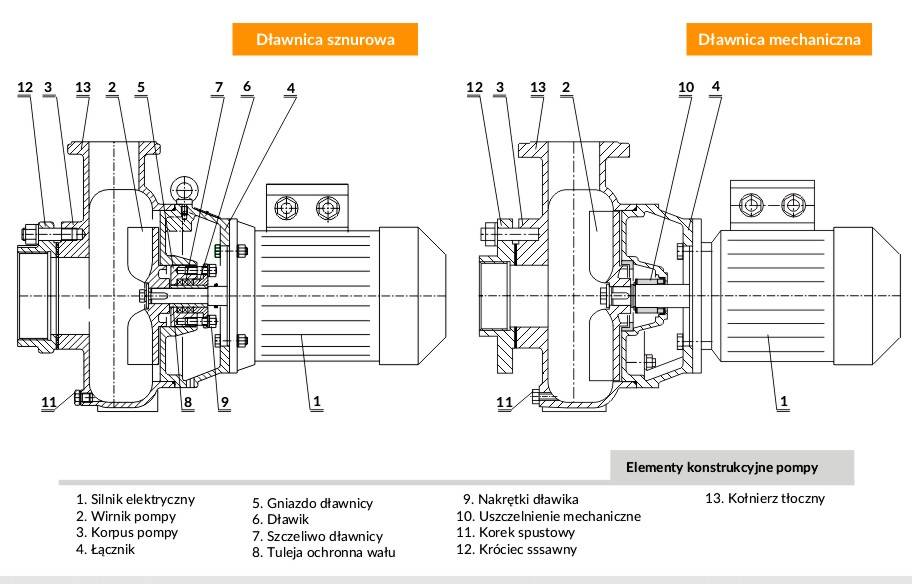

Dla
wybranych typów
pomp dostępne jest alternatywnie wykonanie z
dławnicą sznurową
- przedstawiono na obrazku obok.
Podstawowe elementy pompy wykonane są
z żeliwa szarego
.
Charakterystyki hydrauliczne
65 PSM/S-6 (n=1000 obr/min; moc 0,75 kW)

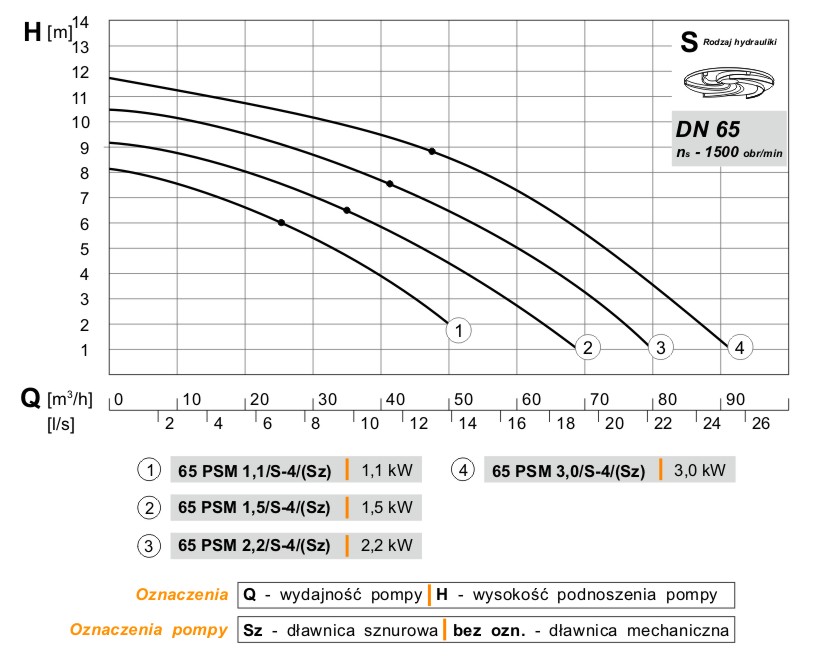

65 PSM/S-4 (n=1500 obr/min; moc 1,1-3,0 kW)

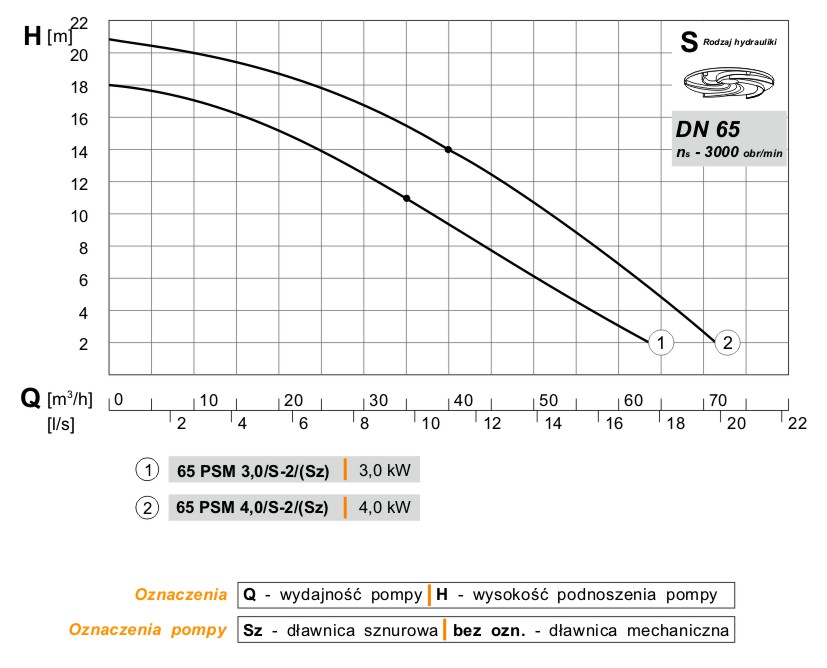

65 PSM/S-2 (n=3000 obr/min; moc 3,0-4,0 kW)
80 PSM/S-4 (n=1500 obr/min; moc 1,1-3,0 kW)

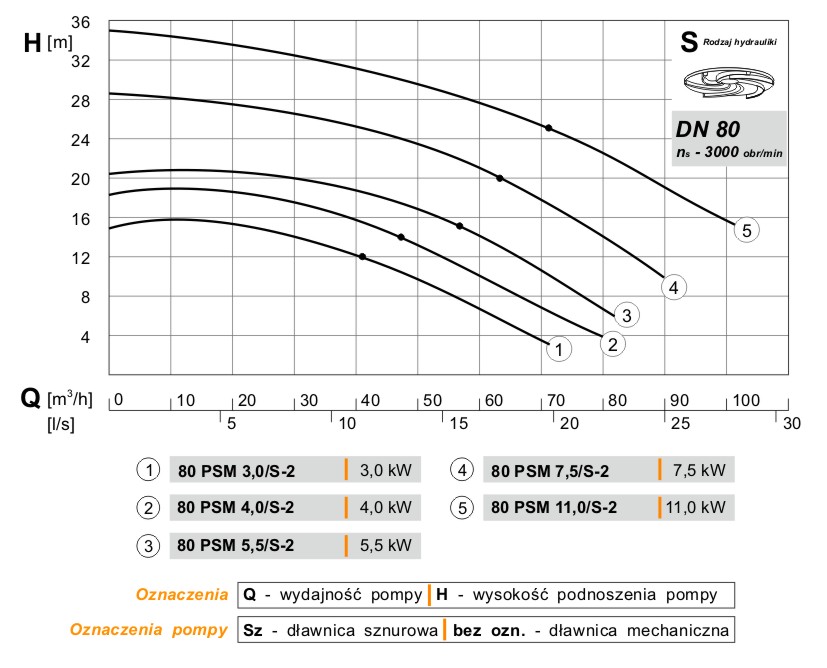

80 PSM/S-2 (n=3000 obr/min; moc 3,0-11,0 kW)

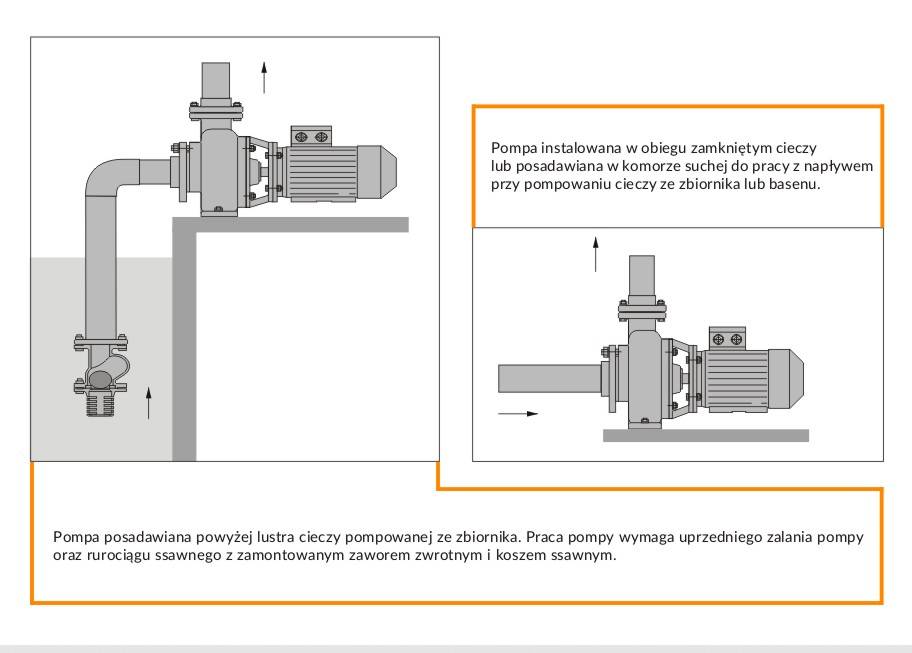

Instalacje użytkowe
Kompletacja dostawy / przyłącza
Pompa w dostawie jest doposażona w króciec ssawny z gwintem wewnętrznym
4”
- przykręcony na wlocie do korpusu pompy.
Wylot tłoczny z pompy zakończony jest kołnierzem żeliwnym DN 65/DN 80 na ciśnienie 0,63 MPa.

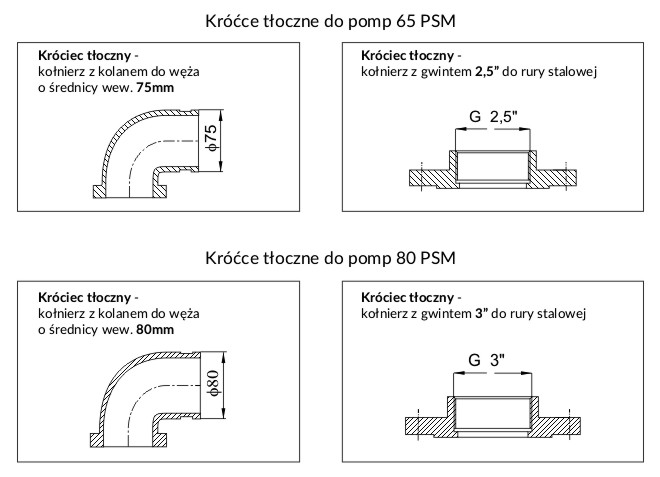

Producent dostarcza
dwa rodzaje króćców
tłocznych do pomp
jako
wyposażenie dodatkowe
-
króciec w formie kołnierza z gwintem do podłączenia
rury stalowej -
króciec w formie kołnierza z kolanem do podłączenia
węża gumowego lub węża PVC
