50 PZM/Z
Dokumentacja
Pompy zatapialne z wirnikiem zamkniętym wielokanałowym. Króciec tłoczny DN 50
Zastosowanie
Medium
: pompy z wirnikiem zamkniętym głównie stosuje się do tłoczenia wody czystej lub surowej z małą ilością drobnych ciał stałych typu piasek lub mały żwir. Nie jest wskazane używać pomp do cieczy silnie zanieczyszczonych, szczególnie ciałami długimi i włóknistymi.
Obszar zastosowań
Konstrukcja i materiały
- nawadnianie upraw rolniczych,
- do celów chłodniczych,
- pompowanie wód technologicznych,
- napełnianie lub opróżnianie zbiorników,
- odwadnianie wykopów i placów budowy, drenaże,
-
pompowania wody z zalanych pomieszczeń podczas
katastrof żywiołowych,
Jednostopniowy agregat zatapialny (IP68) - wykonanie przenośne.
Na wlocie zamontowany kosz ssawny celem ograniczenia wielkości pompowanych zanieczyszczeń.
Dopuszczalna temperatura medium przy pracy ciągłej 40
0
C.
Silnik:
klasa izolacji F, rozruch bezpośredni lub pośredni, praca S1
Materiały standardowe:
-
żeliwo EN-GJ-250 (korpus, wirnik, pokrywa wlotowa,
korpus silnika) - stal nierdzewna (wał i tuleja ochronna)
- przewód zasilający H07RN-F (dł. 10 mb)
-
emalia epoksydowa (powłoka ochronna)
Przykład budowy

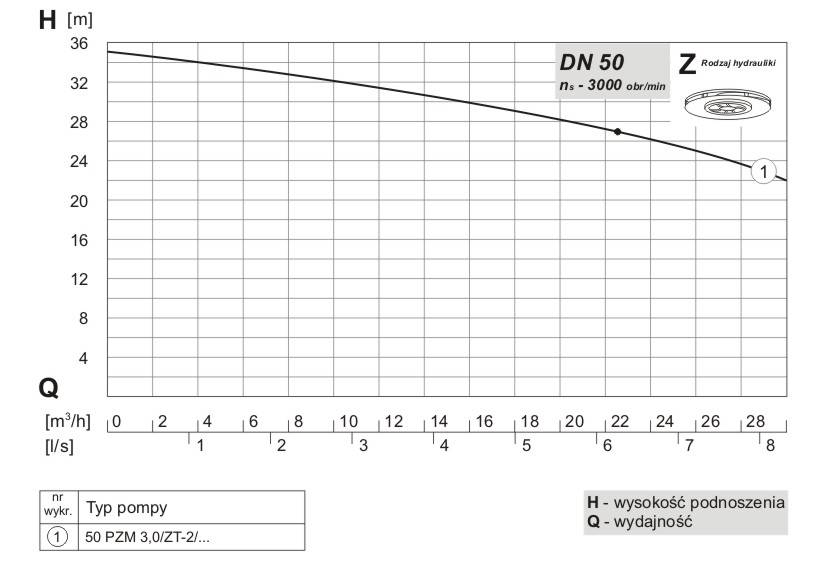

Charakterystyki hydrauliczne

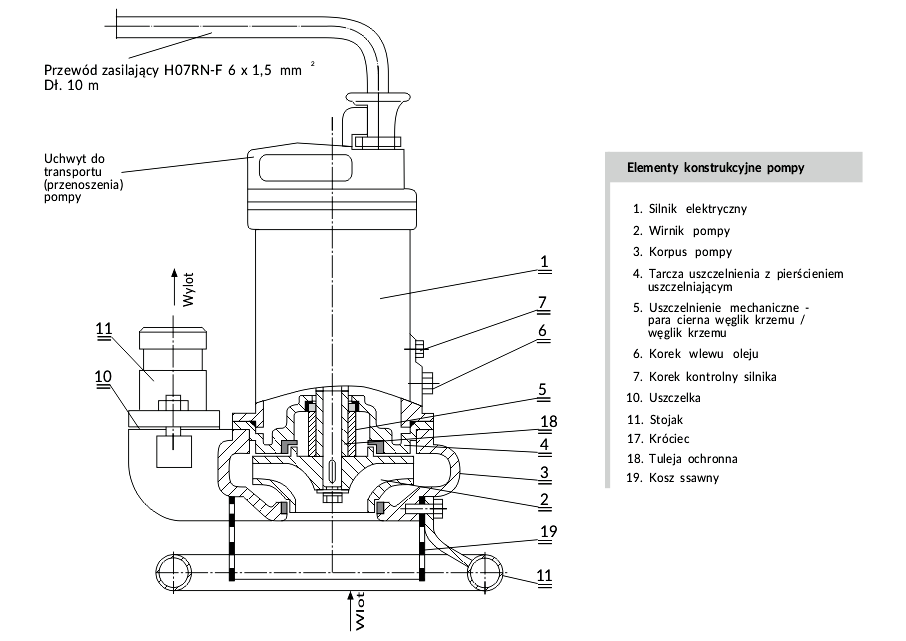

Budowa pompy 50 PZM/Z
50 PZM/ZT-2 (n=3000obr/min; moc 3,0kW)
