Pompy samozasysające z napędem elektrycznym (5,5 kW; 7,5 kW; 11 kW)
Zastosowanie
Pompy wirowe samozasysające typu PS-100/…E… przeznaczone są do pompowania cieczy czystych i zanieczyszczonych, w tym niezbyt gęstej gnojowicy. Przelot swobodny zanieczyszczeń zależy od typu pompy, a dopuszczalna średnica zanieczyszczeń zawiera się w przedziale od 20 mm do 45 mm.
Znajdują one zastosowanie w rolnictwie do nawadniania pól, odwadniania rowów melioracyjnych, pompowania gnojowicy, jak również w szeroko rozumianej branży wodno-kanalizacyjnej, przedsiębiorstwach budowlanych itp.
Mogą być używane do pompowania deszczówki, wody rzecznej, wody do gaszenia pożarów, wody drenażowej, jak również wody z piaskiem i błotem.
Ze względu na dużą wydajność pompy są bardzo przydatne do usuwania skutków powodzi.
Budowa i napęd pomp
Pompy wirowe jednostopniowe samozasysające napędzane silnikami elektrycznymi.
| W - przepływ wymuszony z wirnikiem otwartym 3-łopatkowym | 5,5 / 7,5 / 11,0 kW |
| K - z wirnikiem kanałowym 1-łopatkowym |
5,5
kW
|

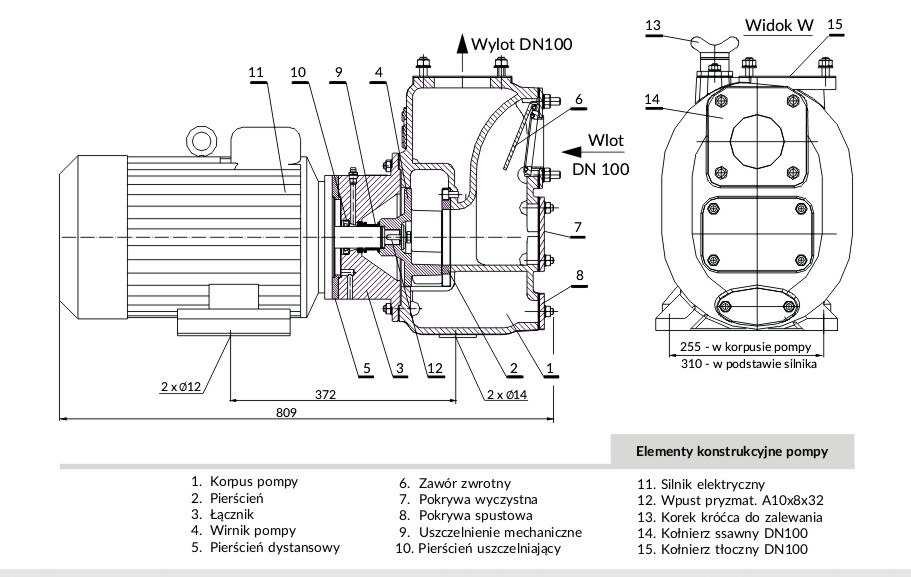

Budowę pompy podstawowej przedstawiono na rysunku z prawej strony ( do powiększenia ).
Pompa podstawowa może być doposażona w podstawę (ramę) w dwóch wariantach :
- przenośną/do montażu stacjonarnego (ozn. R )
- przewoźną z kółkami (ozn. P )
Głównym elementem konstrukcyjnym pompy jest korpus, pełniący równocześnie rolę zbiornika cieczy do zainicjowania procesu zasysania (wymagane wstępne zalanie cieczą).
Od strony wirnika w korpusie wykonany jest otwór, zamknięty łatwo demontowaną pokrywą wyczystną. Umożliwia to prosty dostęp do wirnika i wnętrza pompy w przypadku kontroli stanu elementów ruchomych pompy.
W korpusie są dwa kołnierze przyłączeniowe DN100 : wlotowy (ssawny) i tłoczny dla wykonania zewnętrznej instalacji hydraulicznej.
Wykonania montażowe i oznaczenia agregatów pompowych

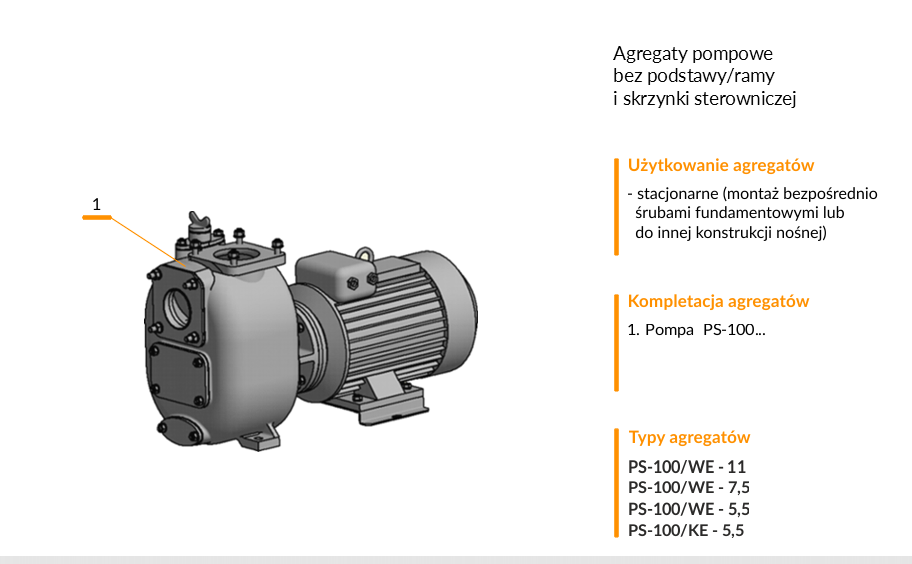

Pompa podstawowa

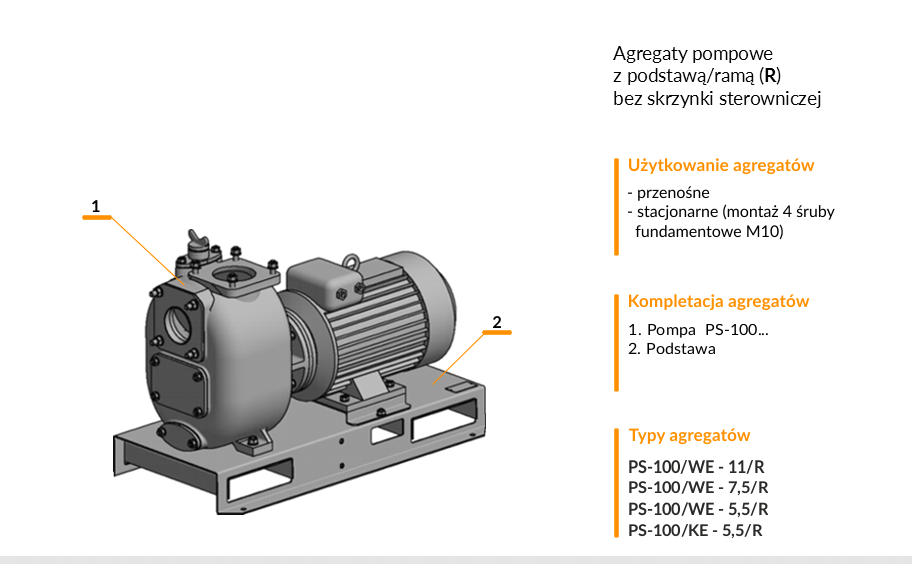

Pompa podstawowa z ramą przenośną

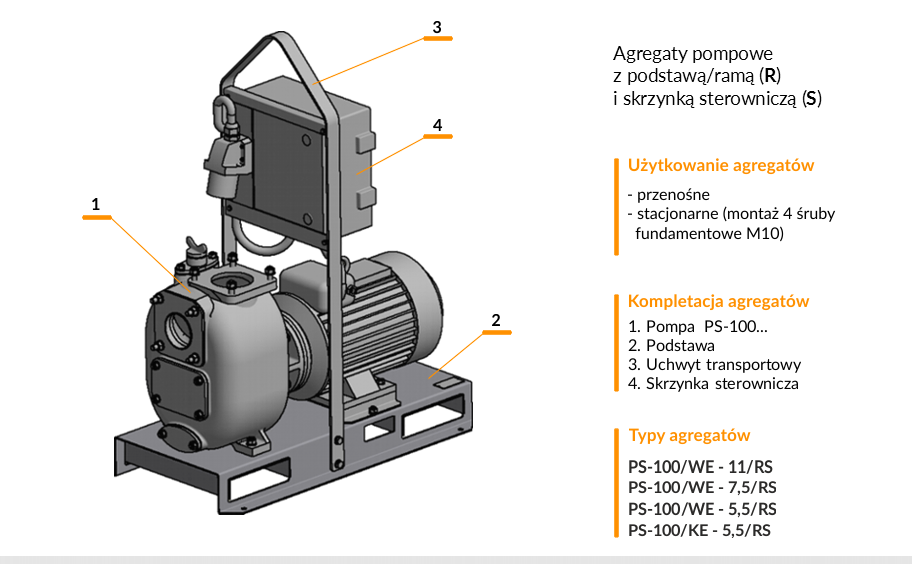

Pompa podstawowa z ramą przenośną i skrzynką sterowniczą

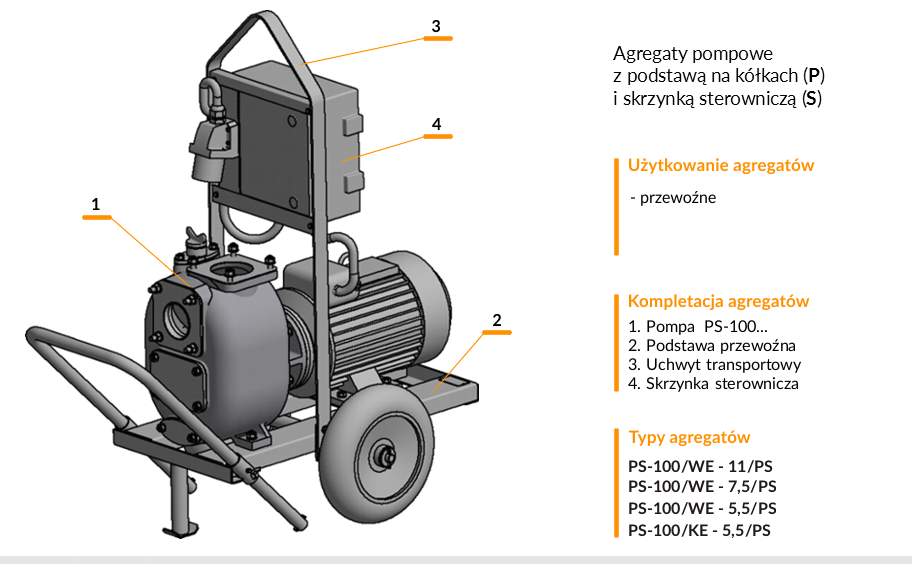

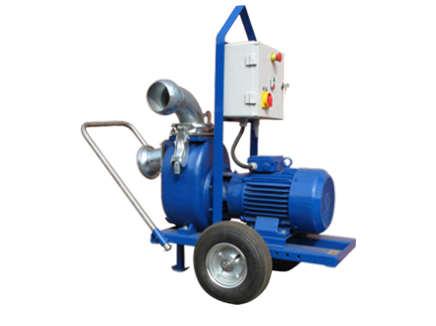

Pompa podstawowa z ramą przewoźną i skrzynką sterowniczą
Zakres dostawy agregatów

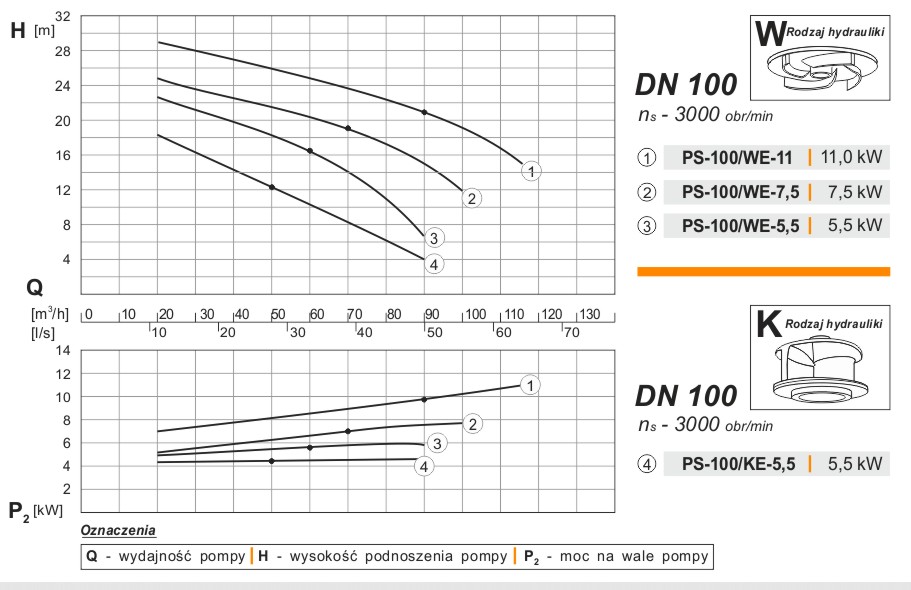

Charakterystyki pomp
Dostawą są objęte agregaty, których kompletację przedstawiono w galerii w paragrafie wyżej
Wykonania montażowe i oznaczenia
.
Z pompą podstawową dostarczana jest wariantowo podstawa (rama przenośna lub przewoźna) i skrzynka sterownicza. Pompa w dostawie ma
wyłącznie
kołnierze przyłączeniowe.

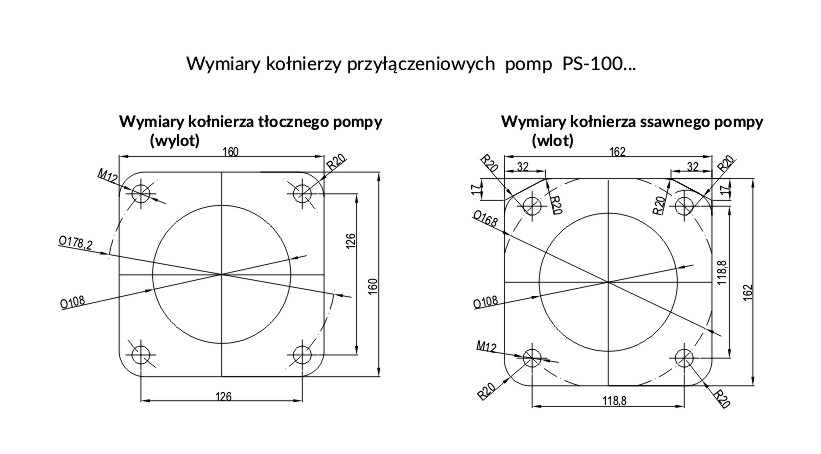

Zobacz wymiary kołnierzy przyłączeniowych
Elementy instalacji hydraulicznej, tj. króćce przyłączeniowe do pompy , węże ssawne i tłoczne odbiorca zamawia i instaluje we własnym zakresie. Dostawca oferuje zakup wyposażenia dodatkowego jak wyżej w ramach odrębnego zamówienia.
Wyposażenie dodatkowe - króćce przyłączeniowe do pomp
Wyposażenie dodatkowe - elementy instalacji hydraulicznej

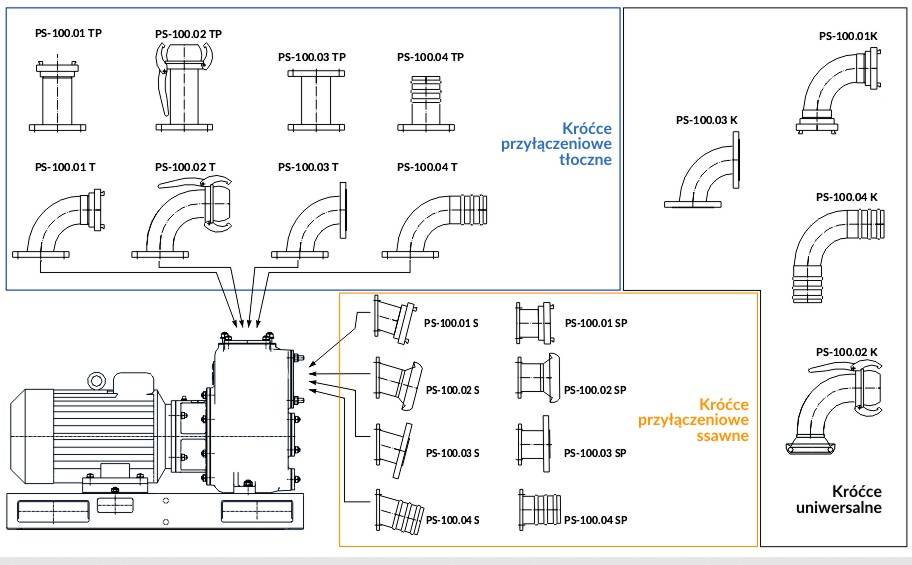

Króćce objęte ofertą producenta pomp zestawiono na obrazku niżej - pełny opis króćców jest dostępny w karcie katalogowej produktu.

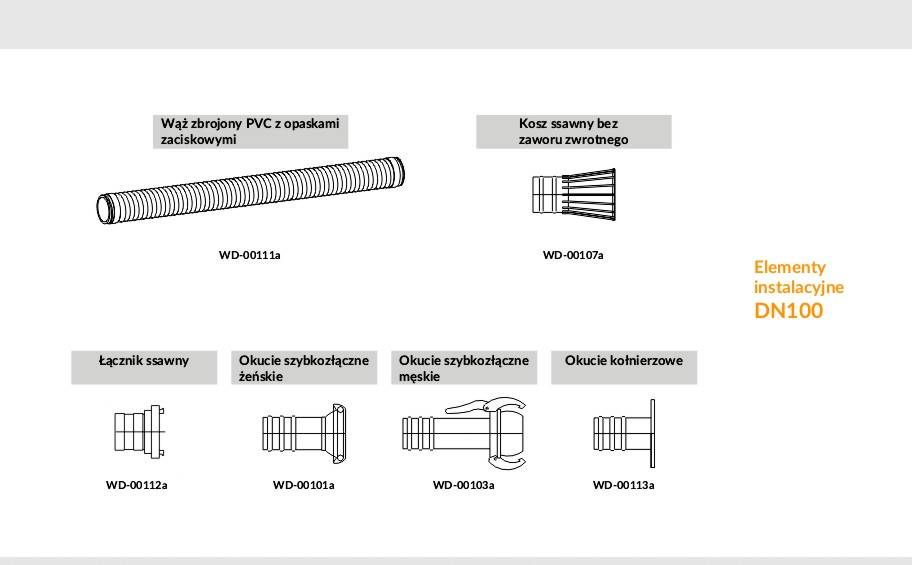

Elementy objęte ofertą producenta pomp zestawiono na obrazku niżej - pełny opis elementów jest dostępny w karcie katalogowej produktu.
X
Uwagi eksploatacyjne
Pompy samozasysające
nie wymagają
stosowania zaworu zwrotnego na końcu rurociągu ssawnego. Zaleca się montaż na końcu tego rurociągu kosza celem eliminacji w pompowanym medium zanieczyszczeń o zbyt dużych rozmiarach.
Przed pierwszym uruchomieniem pompy należy zalać wodą korpus pompy.
