Wyposażenie elektryczne przepompowni ścieków

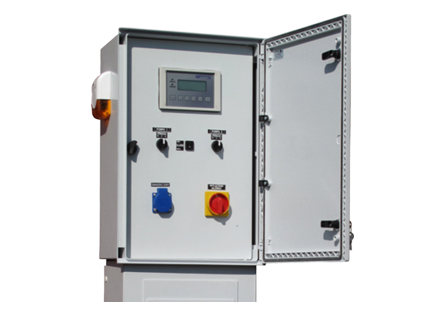

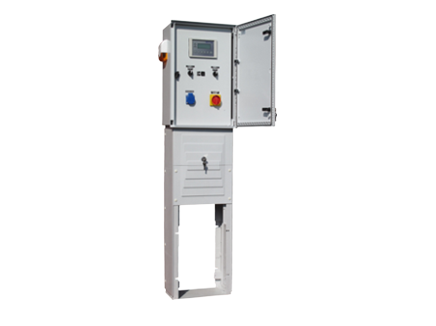

Skrzynki sterownicze SNA (SPA) (HNA) (HPA) - do przepompowni sieciowych
Wykonawstwo instalacji zasilająco-sterowniczej przepompowni zbiornikowych z jedną, dwoma lub trzema pompami zatapialnymi - moc znamionowa / jednostkowa zainstalowanych pomp
od
0,75 kW
do
22,0 kW
.
Skrzynki są przystosowane do zabudowy wewnętrznej (IP44) i zewnętrznej (IP53).
Wykonawstwo skrzynek zgodnie z normą PN-EN 60439-1:2003
Możliwość adaptacji skrzynek dla potrzeb systemu monitoringu stanów pracy i zdalnego sterowania pracą przepompowni z użyciem różnych łączy.
Konstrukcja
Układ elektryczny skrzynek realizuje wymagane w instalacji zasilającej pomp zabezpieczenia różnicowo-prądowe, zwarciowe, przeciążeniowe i fazowe. Dla pomp o mocy silnika do
4 kW
(włącznie) zakłada się
rozruch bezpośredni
, zaś dla pomp o mocy silnika
5,5 kW i powyżej
skrzynka jest wyposażona w moduł łagodnego startu i hamowania (
rozrusznik energoelektroniczny - sofstart
) lub układ rozruchu pomp
gwiazda-trójkąt
.
Skrzynki sterownicze w wykonaniu jednopompowym oparte są na układzie przekaźnikowym, zaś skrzynki dla pozostałych zestawów pompowych posiadają sterownik programowalny z tekstowym panelem operatorskim umieszczonym na drzwiach zewnętrznych skrzynki.
Skrzynki sterownicze w wykonaniu jednopompowym oparte są na
układzie przekaźnikowym
, zaś skrzynki dla pozostałych zestawów pompowych posiadają
sterownik programowalny
z tekstowym panelem operatorskim umieszczonym na drzwiach skrzynki.
Możliwe
doposażenie
skrzynek:
- standardowe producenta
- niestandardowe – wg opcji producenta
- wg specyfikacji klienta (po wcześniejszych uzgodnieniach)
Podstawowy kod oznaczeń
|
Skrzynki
typoszeregu H
czujniki poziomu : sonda hydrostatyczna i regulatory |
|
| Oznaczenie | Opis funkcji |
| HNA2 |
sterowanie pompami o mocy
≤ 4,0 kW
rozruch bezpośredni |
| HPA3 |
sterowanie pompami o mocy
≥ 5,5 kW
z układem łagodnego startu i hamowania |
| HPA4 |
sterowanie pompami o mocy
≥ 5,5 kW
z układem gwiazda-trójkąt |
|
Skrzynki
typoszeregu S
czujniki poziomu : regulatory pływakowe |
|
| Oznaczenie | Opis funkcji |
| SNA2 |
sterowanie pompami o mocy
≤ 4,0 kW
rozruch bezpośredni |
| SPA3 |
sterowanie pompami o mocy
≥ 5,5 kW
z układem łagodnego startu i hamowania |
| SPA4 |
sterowanie pompami o mocy
≥ 5,5 kW
z układem gwiazda-trójkąt |
Skrzynki do zabudowy zewnętrznej są w oznaczeniu wyróżniane literą
M
- przykładowe oznaczenie
HNA2.../M
Pełny kod oznaczeń
skrzynek jest przedstawiony w
kartach katalogowych
(załączniki w zestawieniu dokumentacji na dole strony)

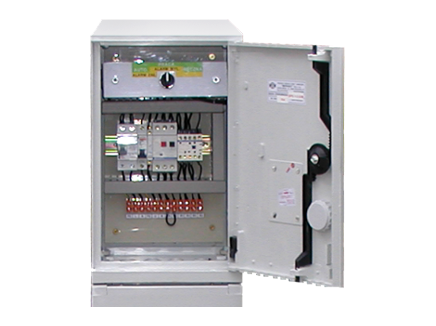

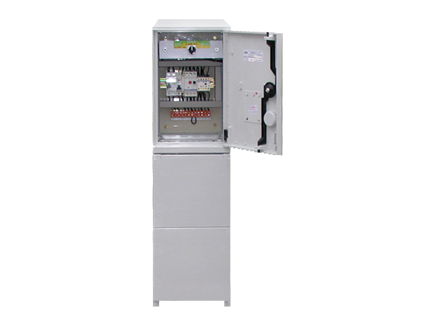

Skrzynki sterownicze SPS - do przepompowni przydomowych
Wykonawstwo instalacji zasilająco-sterowniczej przepompowni przydomowych ścieków z jedną pompą zatapialną – trójfazową lub jednofazową bez zintegrowanego regulatora pływakowego .
Moc znamionowa zainstalowanej pompy od 0,75 kW do 4,0 kW .
Skrzynki są przystosowane do zabudowy wewnętrznej (IP44) i zewnętrznej (IP53)
Wykonawstwo skrzynek zgodnie z normą PN-EN 60439-1:2003
Przegląd funkcji
Podstawowy kod oznaczeń
- przełącznik funkcyjny praca: ręczna - automatyczna
- zabezpieczenie pompy - wyłącznik silnikowy
- zabezpieczenie przeciwporażeniowe
- sygnalizacja dźwiękowa poziomu alarmowego medium w zbiorniku (współpraca z niezależnym regulatorem pływakowym reagującym na przekroczenie poziomu alarmowego medium)
| Oznaczenie | Zasilanie pompy / rodzaj zabudowy |
|---|---|
| SPS-1 | jednofazowe / wewnętrzna |
| SPS-1/M | jednofazowe / zewnętrzna wolnostojąca |
| SPS-3 | trójfazowe / wewnętrzna |
| SPS-3/M | trójfazowe / zewnętrzna wolnostojąca |
