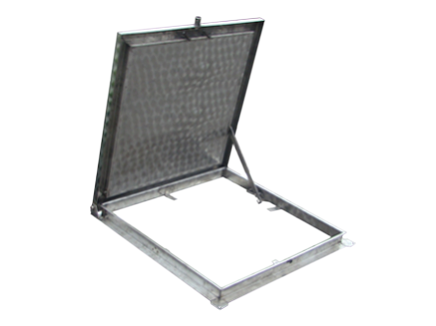

Wyposażenie nierdzewne - włazy WŁN i WŁN2
Dokumentacja
Wyposażenie nierdzewne do przepompowni ścieków
Informacje ogólne
Włazy nierdzewne ocieplone przeznaczone do zabudowy otworów włazowych i rewizyjnych zbiorników na wodę i ścieki oraz komór podziemnych. Wymiary włazu w świetle:
[
A
]
szerokość [mm]
x [
B
]
długość [mm]
w zakresie od
600 mm
do
1300 mm
.
Włazy wykonywane są w dwóch wersjach skrzydeł uchylnych:
- jednoskrzydłowej typu WŁN – A x B
- dwuskrzydłowej typu WŁN2 – A x B
Konstrukcja włazów pozwala na ich stosowanie wyłącznie w miejscach bez ruchu kołowego i pieszego.
Konstrukcja
Właz wykonany z blachy kwasoodpornej gat. X5CrNi18-10 (DIN1.4301)
Pokrywa uchylna ocieplona styropianem i uzbrojona w uchwyt do podnoszenia.
Korpus włazu wykonany z nierdzewnego profila - mocowany kotwami do podstawy betonowej.
Korpus w trakcie montażu jest doszczelniony do podłoża warstwą plastycznej masy uszczelniającej.

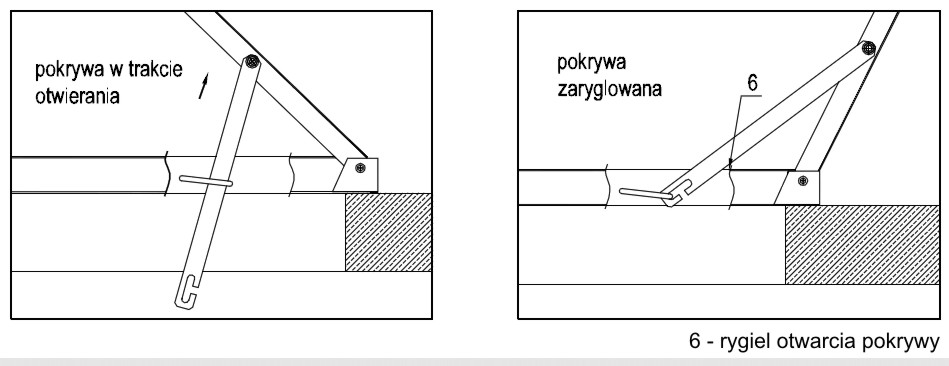

Ryglowanie pokrywy włazu
Pokrywa wyposażona standardowo w rygiel zabezpieczający przed samoistnym zamknięciem, utrzymujący ją w pozycji otwarcia około 1100, pełny kąt otwarcia pokrywy względem korpusu to 1800.
W wykonaniu niestandardowym zamiast rygla można stosować sprężynę gazową („siłownik”).

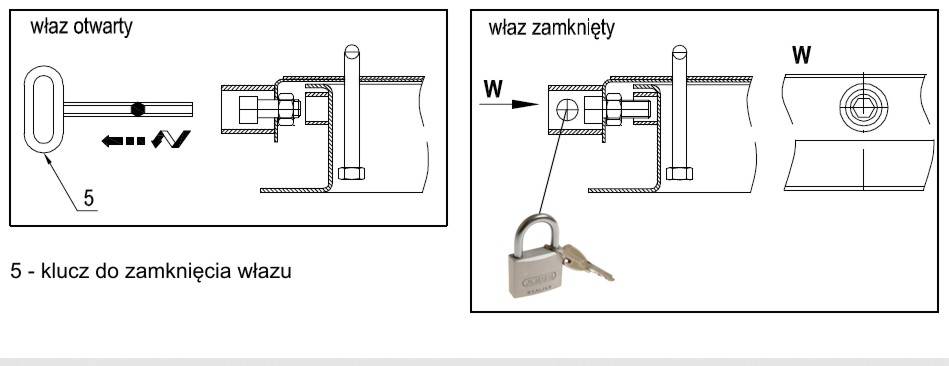

Zamknięcie / zabezpieczenie włazu
Właz zamykany jest centralną śrubą z uniwersalnym kluczem. Po zakręceniu śruby dostępny otwór do założenia kłódki.
Ponadto właz jest wyposażony w uchwyty antywłamaniowe montowa w świetle włazu, dostępne tylko po otwarciu pokrywy.
Wykonania opcjonalne

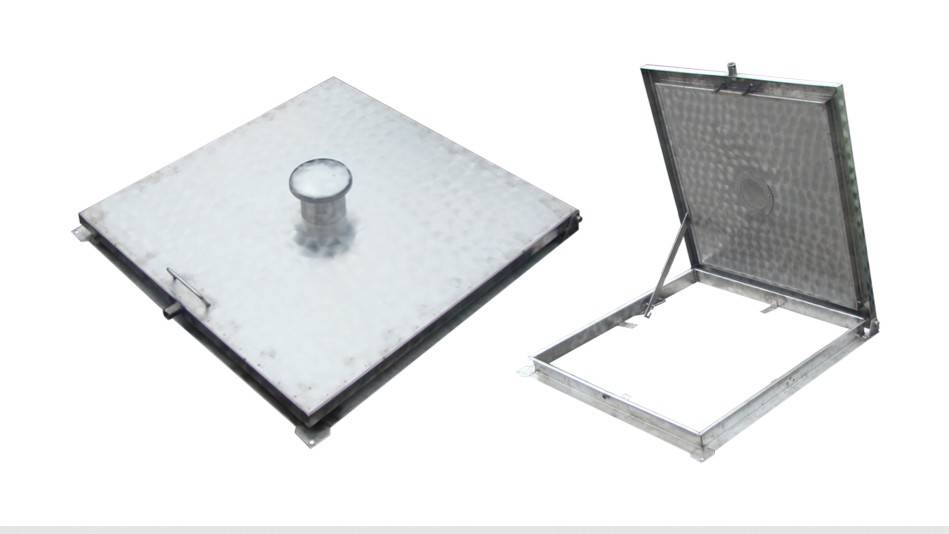

Włazy
z wywietrzakiem
-
oznaczenie włazów
WŁNw – A x B
/
WŁN2w – A x B

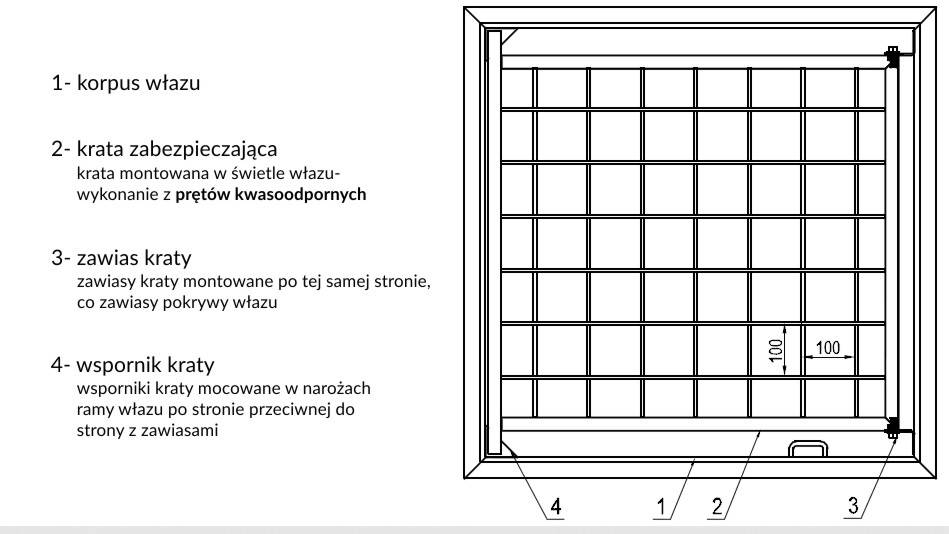

Włazy
z kratą zabezpieczającą
-
oznaczenie włazów
WŁNk – A x B
/
WŁN2k – A x B
Dopuszcza się inne wykonania konstrukcyjne i materiałowe włazów po uzgodnieniach roboczych z Działem Rozwoju firmy.
Montaż włazów
Montaż włazów zgodnie z instrukcją montażu w karcie wyrobu (załącznik w zestawieniu niżej)
