Przepompownie ścieków sieciowe B (BZ)
Dokumentacja
Przepompownie w zbiornikach z polimerobetonu lub betonu
Zastosowanie
Obiekty kompletne do montażu terenowego:
- przetłaczanie ścieków bytowych, gospodarczych i produkcyjnych w sieciach kanalizacji grawitacyjnej i kanalizacji ciśnieniowej
- przepompowanie wód opadowych i drenażowych w sieciach kanalizacji
Budowa
Główne elementy/zespoły konstrukcyjne:
- zbiornik - wykonanie materiałowe: polimerobeton (przepomp. typu B ), beton B45 (przepomp. typu BZ ) / gabaryty: wysokość - 2,0 m÷8,0 m ; średnica – 0,8 m÷2,5 m
-
zespół hydrauliczny-pompowy
z pompami zatapialnymi
wariantowo w układzie 1÷3 szt. - zespół prowadnic
- osprzęt obsługowy
- zespół sterowniczy ze skrzynką zasilająco-sterowniczą
- zespół przewietrzający
Przepompownie mogą być wykonane jako
nie przejazdowe
lub
przejazdowe
.

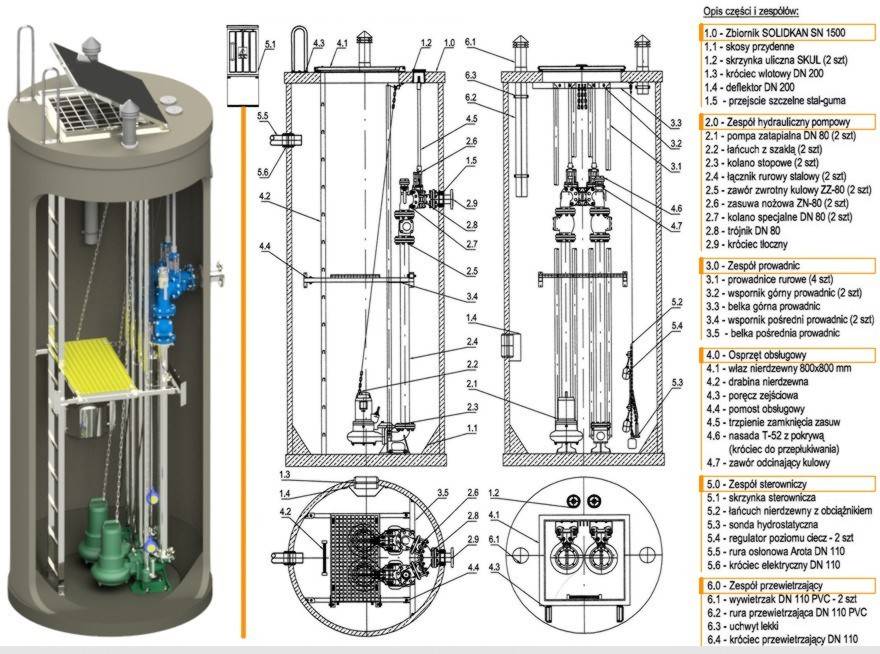

Przykładową budowę przepompowni
nie przejazdowej
przedstawiono na
obrazku wyżej
- przepompownia w zbiorniku z polimerobetonu o średnicy
1500 mm
z dwiema pompami zatapialnymi
DN80
.
Skrzynki sterownicze / system monitoringu pracy
Zbiorniki z polimerobetonu / wyposażenie nierdzewne
Oferta skrzynek sterowniczych obejmuje typoszeregi urządzeń oparte na
układzie przekaźnikowym
lub
sterowniku programowalnym
.
Możliwe aplikowanie różnych typów czujników poziomu cieczy: regulatorów pływakowych, sond hydrostatycznych lub ultradźwiękowych.
Zobacz ofertę skrzynek sterowniczych
Możliwość adaptacji skrzynek dla potrzeb systemu monitoringu stanów pracy i zdalnego sterowania pracą przepompowni.
Zobacz ofertę systemu monitorowania i sterowania
Zbiorniki SOLIDKAN z polimerobetonu są produkowane przez Zakład Polimerobetonów MEPROZET Sp. z o.o. Oferta obejmuje zbiorniki kołowe w średnicach DN800 ÷ DN2500 i zbiorniki owalne w typoszeregach 1500 , 2000 , 2500 .
Zobacz ofertę zbiorników SOLIDKAN z polimerobetonu
Wyposażenie obsługowe wykonane ze stali nierdzewnej .
Warianty konstrukcyjne

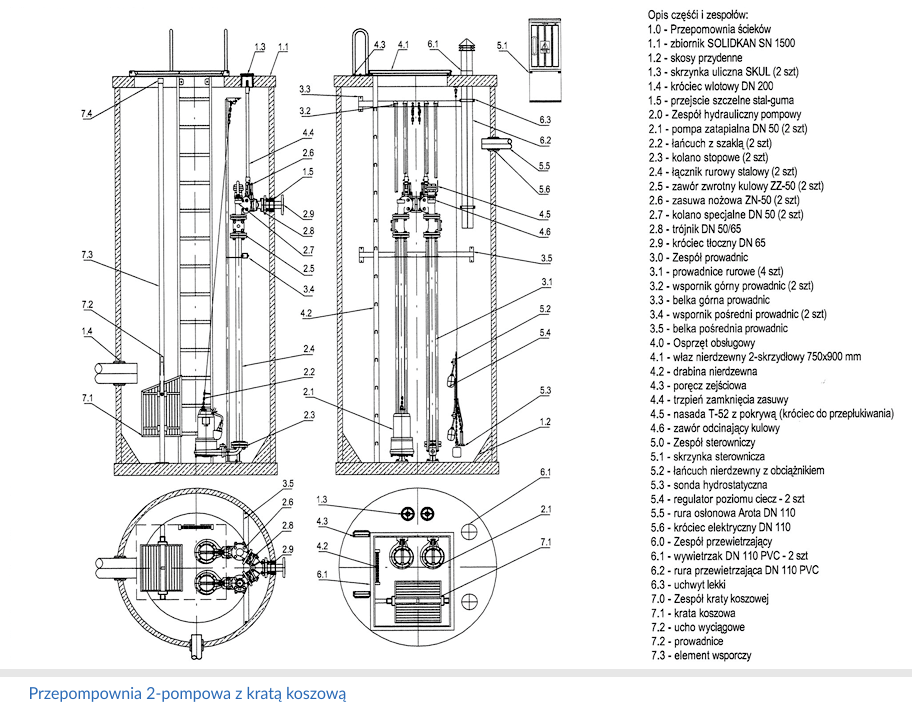

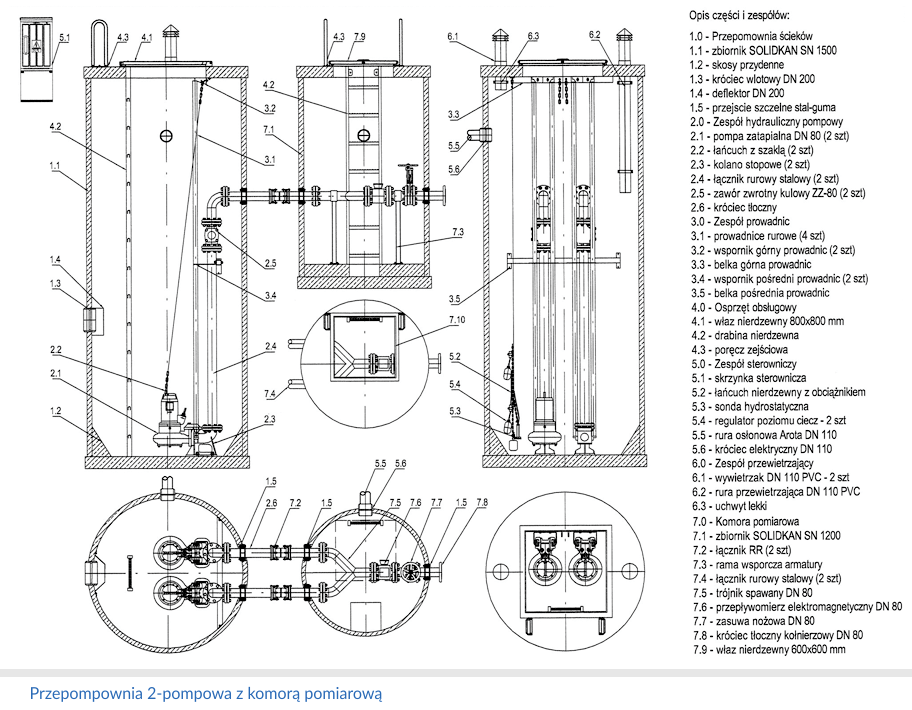

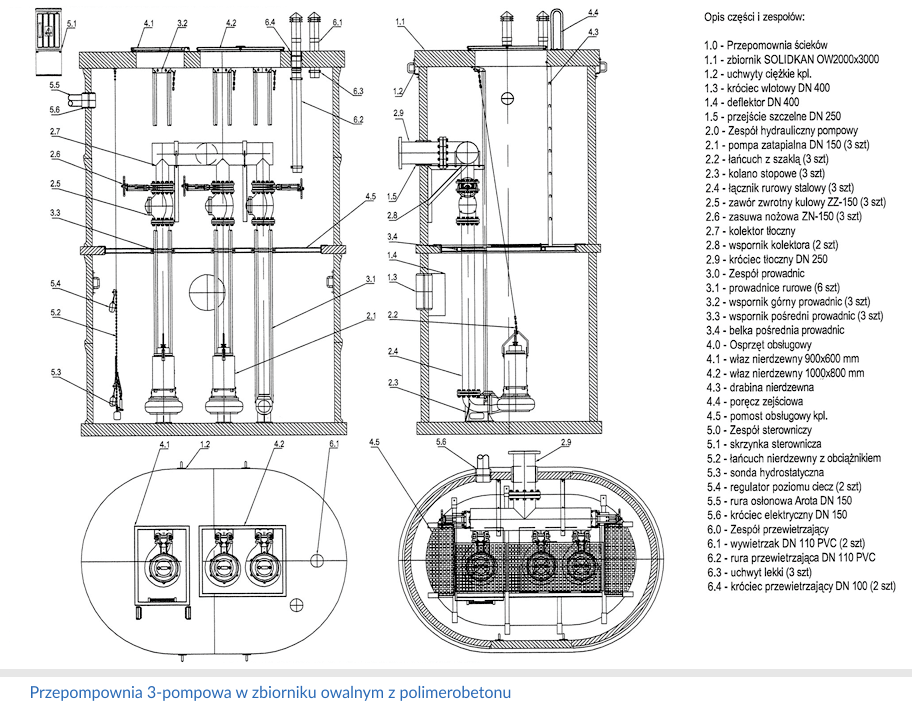

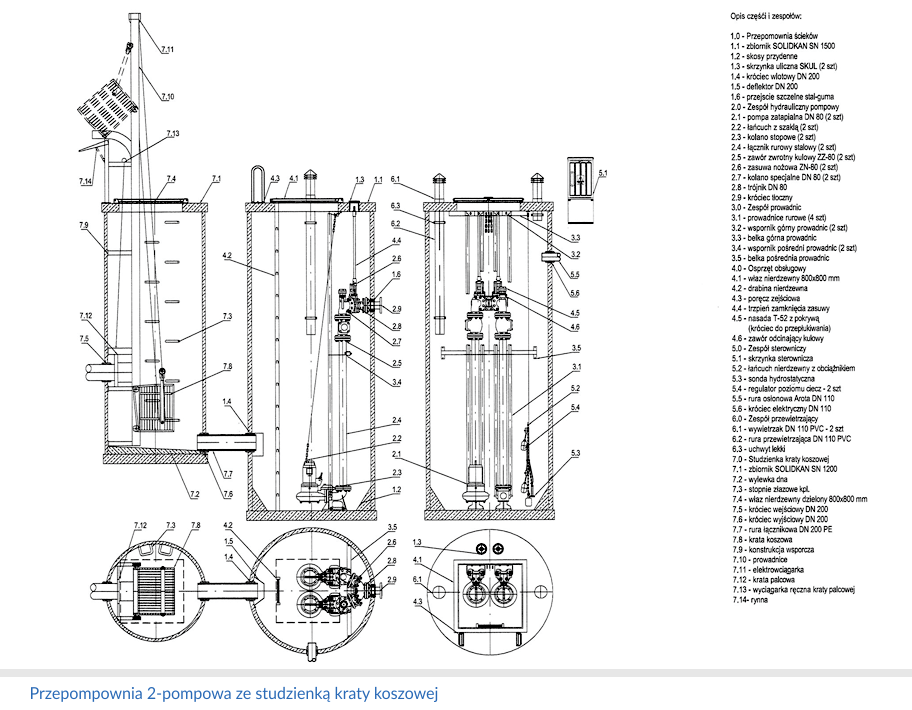

Wariantowe rozwiązania konstrukcyjne przepompowni przedstawiono na podglądzie w galerii niżej.
Pliki z
kartami katalogowymi
tych rozwiązań produktu ujęto w zestawieniu dokumentacji na dole strony.
Specyfikacja robocza wykonania
Specyfikacja wykonania każdorazowo uzgadniana roboczo z Zamawiającym. Możliwe opcje zabudowy pomp i doposażenia elektrycznego przepompowni obejmują karty informacyjne przepompowni, które stanowią integralną część zamówień .

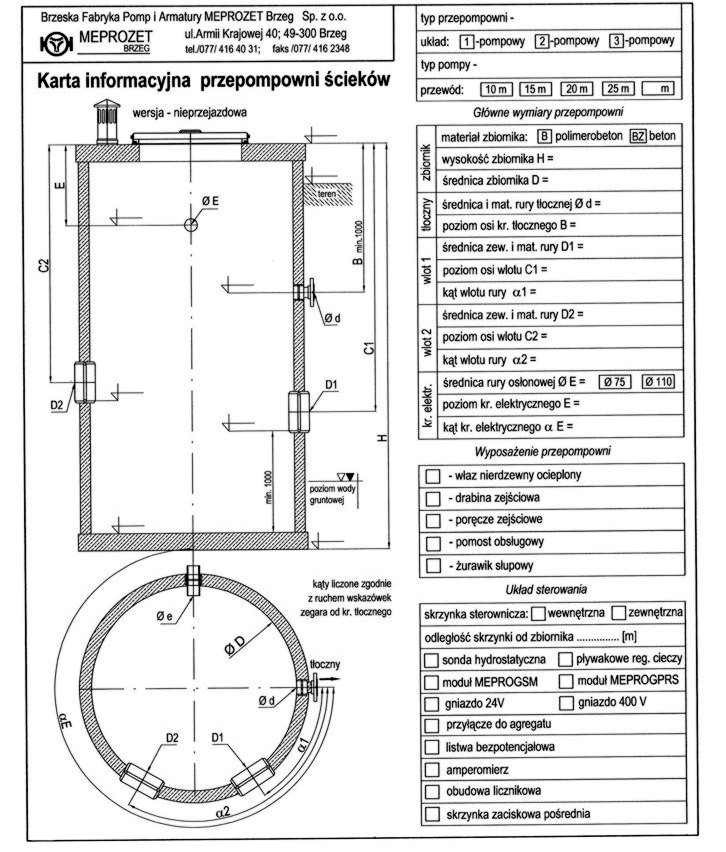

Wzory kart informacyjnych dla przepompowni nie przejazdowej / przejazdowej przedstawiono na podglądzie w galerii niżej.
