Wyposażenie nierdzewne do przepompowni ścieków

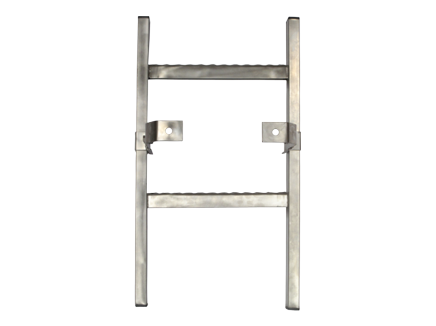

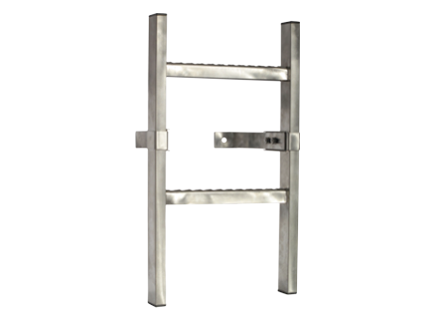

Drabiny nierdzewne 350N
Drabiny z dwoma wzdłużnikami - do zamocowania na stałe w komorach podziemnych z dostępem dla ludzi.
Prefabrykacja drabin zgodnie z normą PN-EN 131-1+AC:2007 oraz PN-EN 131-2+Ac:1997 z wyłączeniem punktu 3.8.
Wykonanie materiałowe:
stal gat. X5CrNi18-10 (1.4301)
.
Szczeble antypoślizgowe spawane do dwu wzdłużników.
Wzdłużniki zakończone są zaślepkami z tworzywa.
Wymiary
standardowe
drabin ujęto w tabeli:
| Wysokość całkowita | H = 1000-6000 [ mm ] |
| Szerokość całkowita | B = 350 [ mm ] |
| Szerokość szczebla | B 1 = 300 [ mm ] |
Wymiary niestandardowe drabin zestawiono w paragrafie niżej

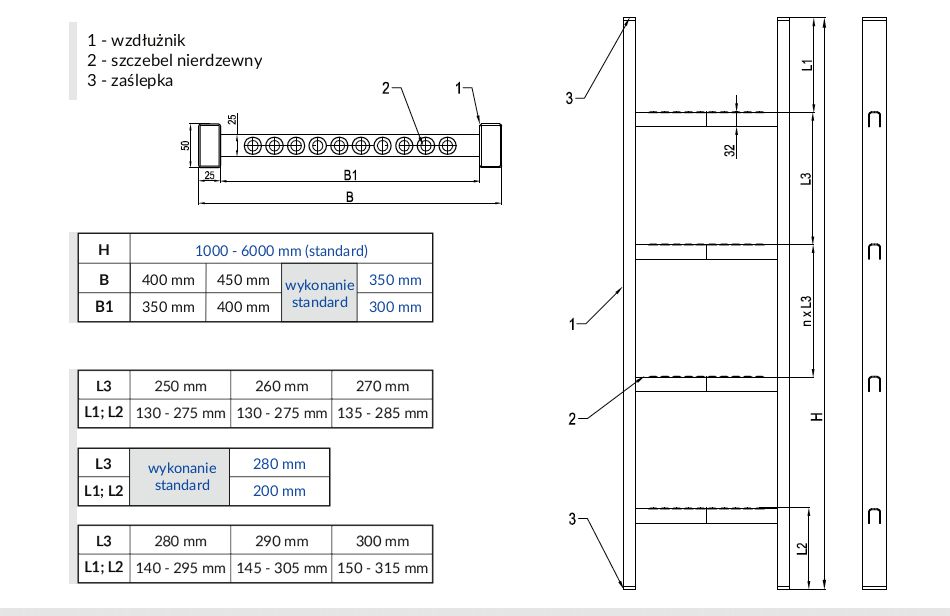

Wymiarowanie drabin

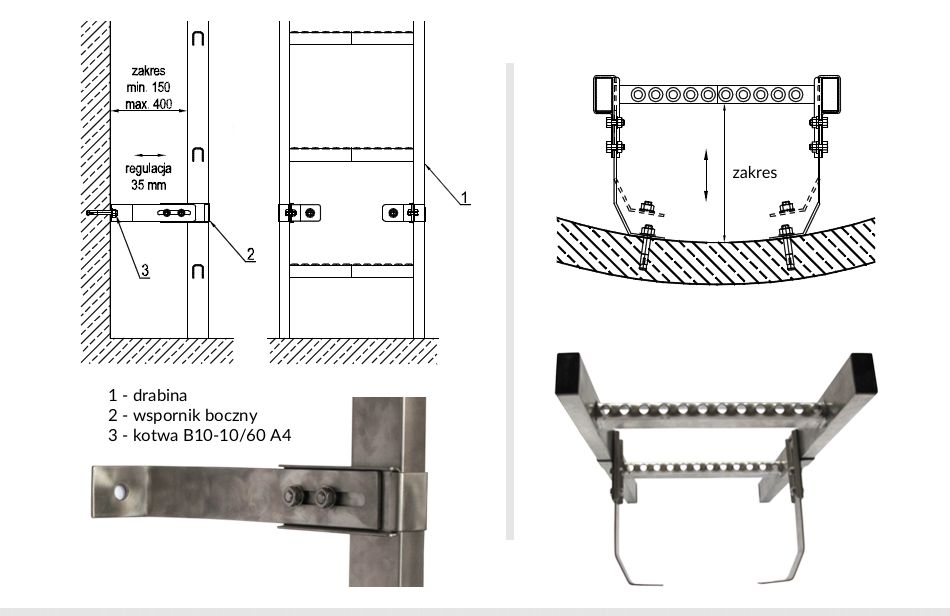

Mocowanie drabin
Wytyczne montażu drabin
Wytyczne są zawarte w karcie wyrobu (załącznik w zestawieniu dokumentacji na dole strony)
Wykonanie materiałowe drabin ze stali nierdzewnej kwasoodpornej
Oferta drabin obejmuje alternatywnie drabiny kwasoodporne 350K o zwiększonej odporności na korozję. Wykonanie materiałowe: stal gat. X2CrNiMo17-12-2 ( 1.4404 ).
Poręcze nierdzewne zejściowe P1(P2)
Poręcze zejściowe służą zabezpieczeniu obsługi podczas wejścia i wyjścia z otworu włazowego zbiornika. Montowane są do pokrywy przykrywającej zbiornik w bliskiej odległości od otworu włazowego.
Wykonanie materiałowe : stal gat. X5CrNi18-10 (1.4301) .
Każda poręcz zejściowa jest montowana do pokrywy trzema kotwami rozporowymi.
Komplet stanowi dwie poręcze zejściowe.
Wersje konstrukcyjne

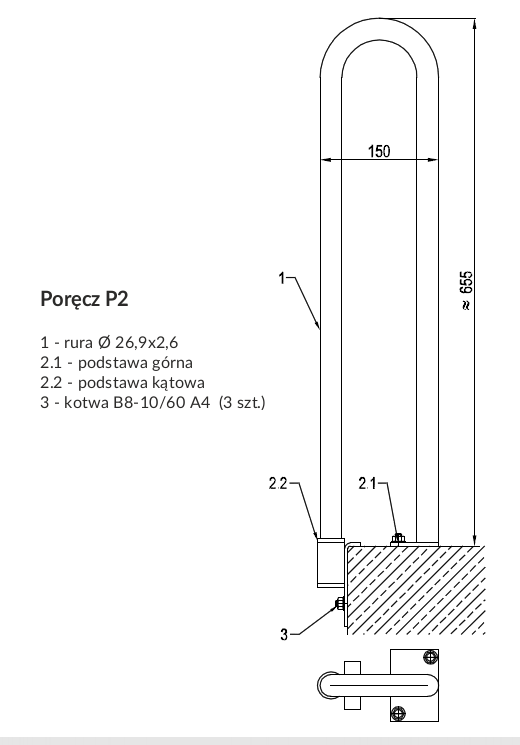

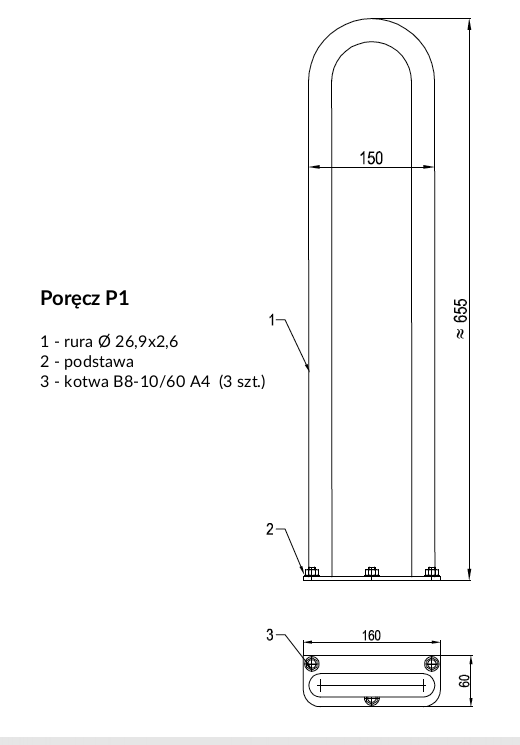

Dwie wersje konstrukcyjne poręczy złazowych: prosta P1 i kątowa P2 . Konstrukcję poręczy przedstawiono na na obrazkach.
