Wyposażenie nierdzewne – pomosty POU1
Dokumentacja
Informacje ogólne

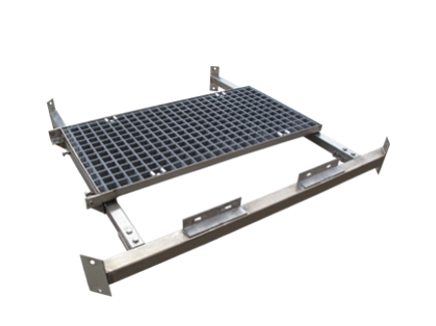

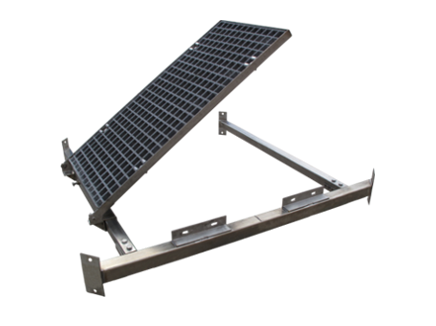

Pomosty obsługowe jednoskrzydłowe przeznaczone do zabudowy w zbiornikach kołowych o poniższych średnicach wewnętrznych:
| Ø 1000 | Ø 1200 | Ø 1500 |
Są one stosowane zasadniczo, jako wyposażenie zbiornikowych przepompowni ścieków . Pomosty ułatwiają tutaj obsługę eksploatacyjną instalacji hydraulicznej wewnątrz zbiorników, w szczególności armatury. W tych zastosowaniach istnieje możliwość „integracji” pomostów z drabinami obsługowymi w różnych wariantach konstrukcyjnych.
Pomosty można wykorzystać także w innych zbiornikach kanalizacyjnych i technologicznych.
Konstrukcja
Typoszeregi wykonań produkcyjnych
Pomosty są prefabrykowane zgodnie z typoszeregami wymiarowymi dla zbiorników określonych średnic.

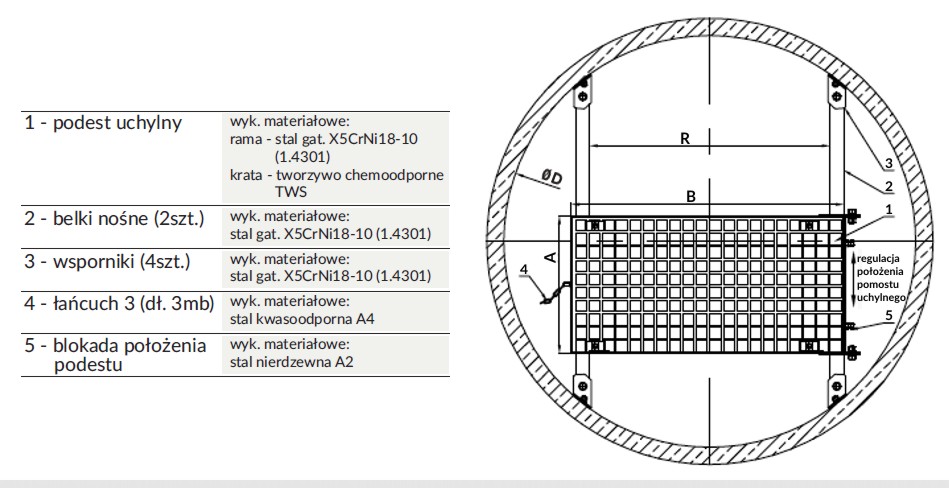

W danym typoszeregu wykonań pomosty mają
różny rozstaw belek
nośnych (wymiar
R
odniesiony na obrazku w akapicie wyżej). a tym samym różne wymiary samego podestu.
Zestawienie zbiorcze typoszeregów pomostów przedstawiono w tabeli z prawej strony .
| Rozstaw belek nośnych R {mm] | ||||
| Zbiornik Ø 1000 | 800 | --- | --- | --- |
| Zbiornik Ø 1200 | 600 | 650 | 700 | 750 |
| Zbiornik Ø 1500 | 750 | 800 | 850 | 900 |
