Pompy samozasysające PS-150/C
Dokumentacja
Pompy samozasysające z napędem WOM ("ciągnikowym")
Zastosowanie
Pompy są przeznaczone do pompowania wody oraz cieczy zanieczyszczonych, w tym gnojowicy, nie zawierających części stałych o wielkości przekraczającej wymiar 40 mm.
Mogą być stosowane do pompowania surowej wody, wstępnie oczyszczonych ścieków komunalnych i przemysłowych, uwodnionych osadów nie zawierających długich frakcji włóknistych.
Możliwe aplikacje (
wybiórczo
): nawadnianie pól, odwadnianie rowów melioracyjnych, usuwanie skutków klęsk żywiołowych

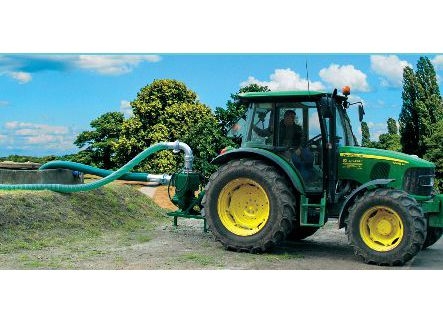

Dostosowanie pomp do napędu od ciągnika rolniczego umożliwia ich pracę w terenie nieuzbrojonym w energię elektryczną. Istotnie zwiększa to zakres możliwych zastosowań pomp.
Budowa i napęd pompy podstawowej
Pompa wirowa jednostopniowa samozasysająca. Napędzana jest z wału odbioru mocy ciągnika ( WOM ) typ 1 wg PN-ISO 500 o prędkości obrotowej n =540min-1 za pośrednictwem wału przegubowego i przekładni zębatej zwiększającej prędkość obrotową.

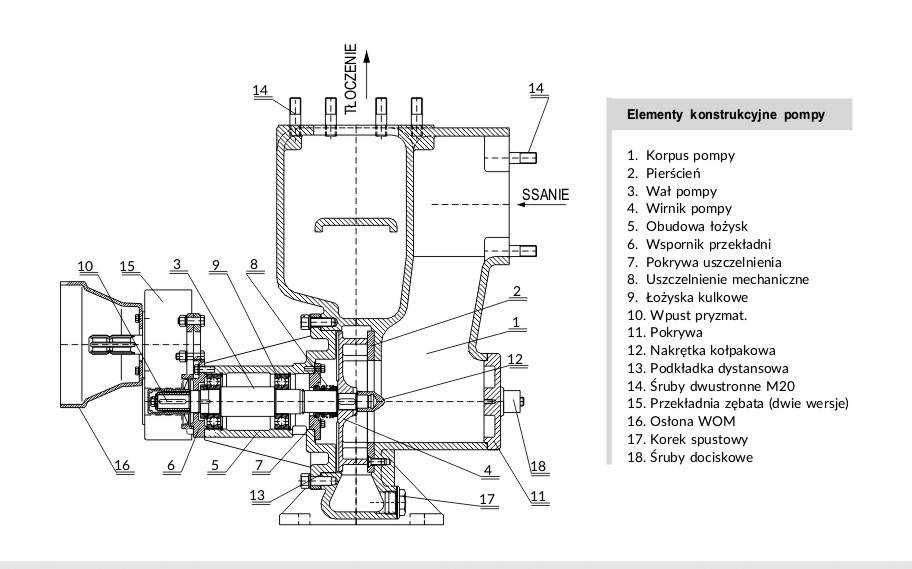

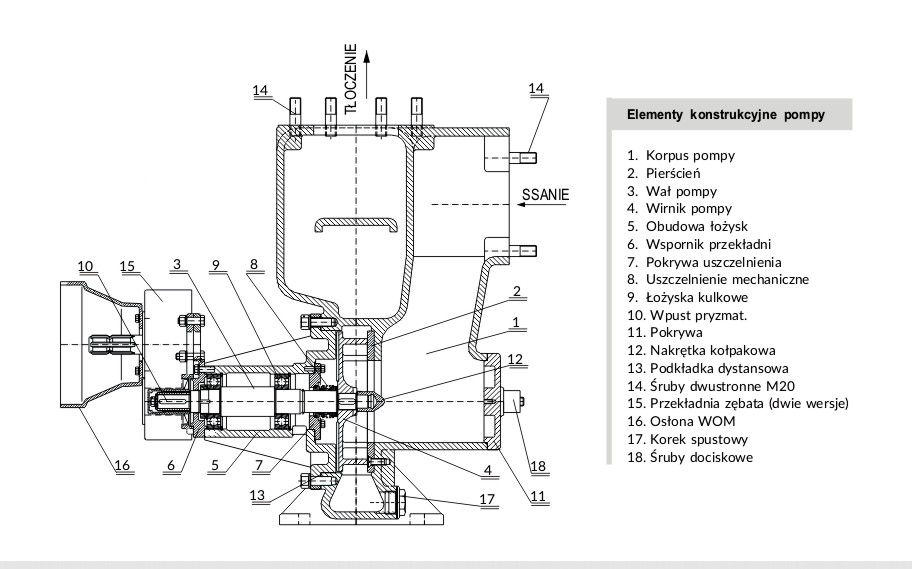

Budowę pompy podstawowej (bez ramy nośnej) przedstawiono na rysunku z prawej strony ( do powiększenia ).
Głównym elementem konstrukcyjnym pompy jest korpus, pełniący równocześnie rolę zbiornika cieczy do zainicjowania procesu zasysania (wymagane wstępne zalanie cieczą).

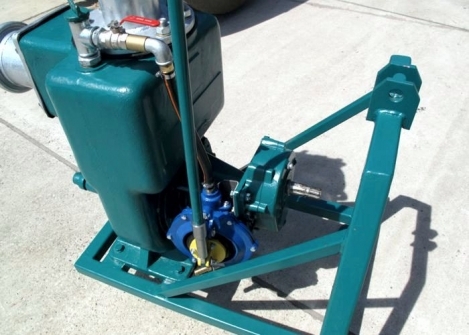

Opcjonalnie pompę można doposażyć w instalację wstępnego zalewania z ręczną pompą membranową. W przypadku braku takiej instalacji pompę zalewa się ręcznie.
Od strony wirnika w korpusie wykonany jest otwór, zamknięty łatwo demontowaną pokrywą wyczystną. Umożliwia to szybki dostęp do wnętrza pompy w przypadku kontroli stanu elementów ruchomych pompy.
W korpusie są dwa kołnierze instalacyjne DN150 : wlotowy (ssawny) i tłoczny dla potrzeb wykonania instalacji hydraulicznej.

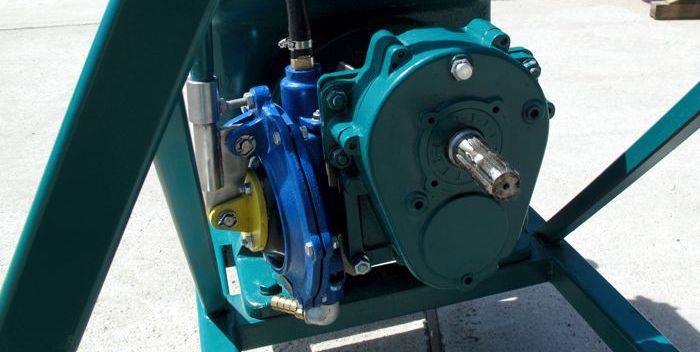

Warianty przekładni zębatych
Montowane są wariantowo dwie przekładnie o różnym przełożeniu:
-
i = 3,33
w pompie / prędkość obrotowa
n =1798min-1
(ozn. C – wyróżnik w typie pompy) -
i = 3,0
w pompie / prędkość obrotowa
n =1620min-1
(ozn. C1 – wyróżnik w typie pompy)
Oznaczenia i charakterystyki pomp
Oznaczenia agregatów pompowych w wykonaniu
standardowym
-
PS 150/C/BZ
-
PS 150/C1/BZ
Oznaczenia agregatów pompowych w wykonaniu
niestandardowym
, tj. z instalacją wstępnego zalewania pompy
-
PS 150/C
-
PS 150/C1

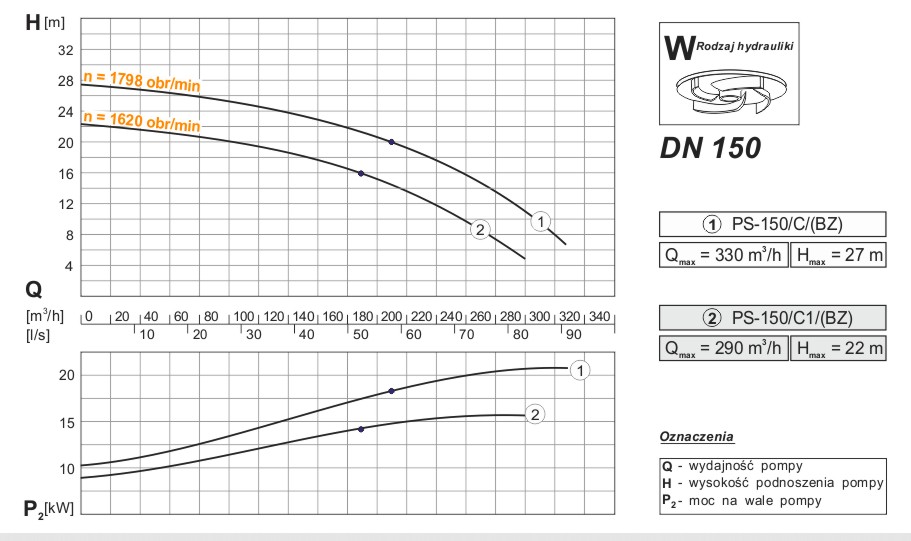

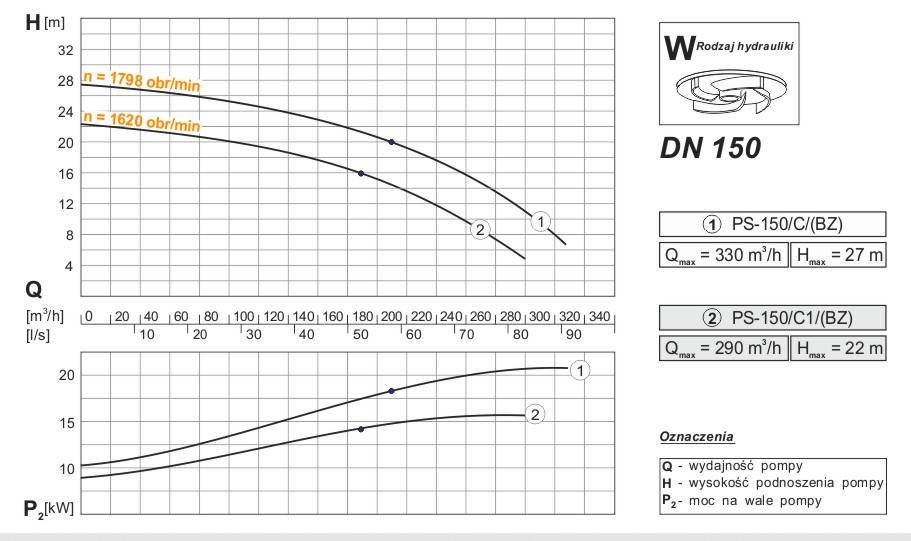

Charakterystyki hydrauliczne i mocy pomp przedstawiono na obrazku z prawej strony ( do powiększenia )

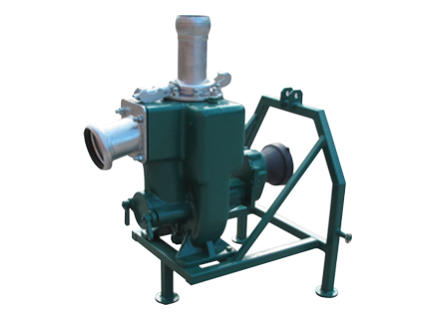

Zakres dostawy agregatu pompowego

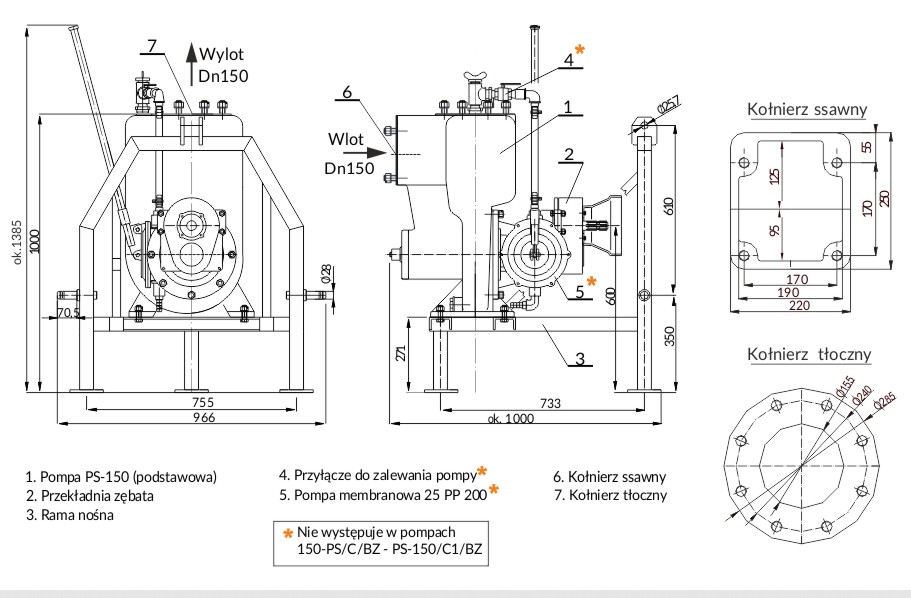

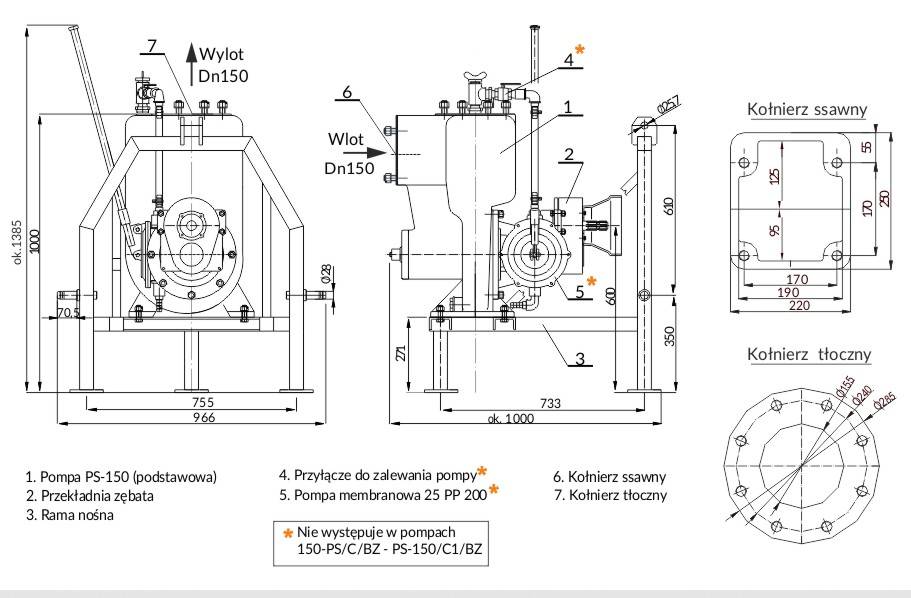

Dostawą jest objęty agregat przedstawiony na rysunku z prawej strony (
do powiększenia
).
Wraz z pompą podstawową dostarczana jest
rama nośna
do mocowania na trzypunktowym tylnym układzie zawieszenia
kategorii 2
ciągnika wg
PN-ISO 730-1
.
Elementy instalacji hydraulicznej, tj. króćce przyłączeniowe do pompy , węże ssawne i tłoczne odbiorca zamawia i instaluje we własnym zakresie .
Dostawca oferuje zakup
wyposażenia dodatkowego
jak wyżej w ramach odrębnego zamówienia.

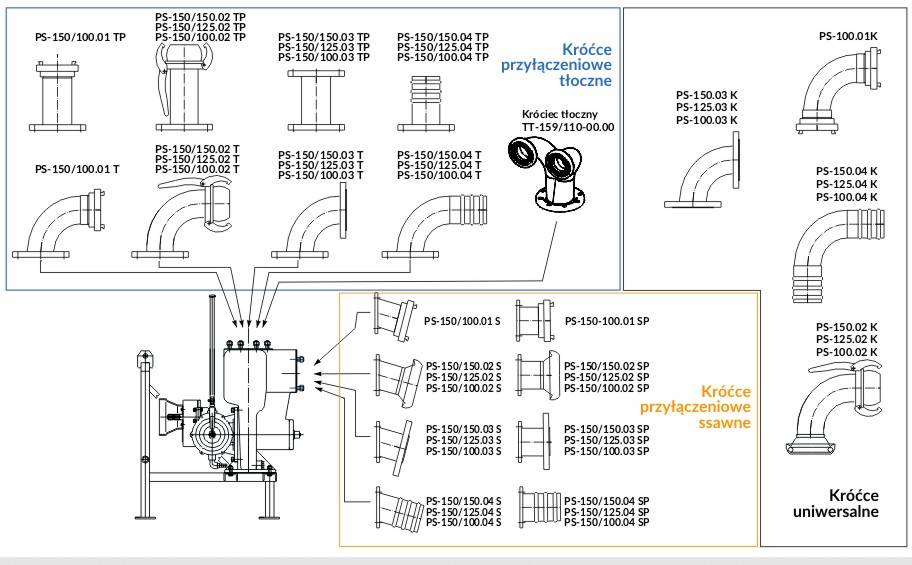

Wyposażenie dodatkowe - króćce przyłączeniowe do pomp
Wyposażenie dodatkowe - elementy instalacji hydraulicznej

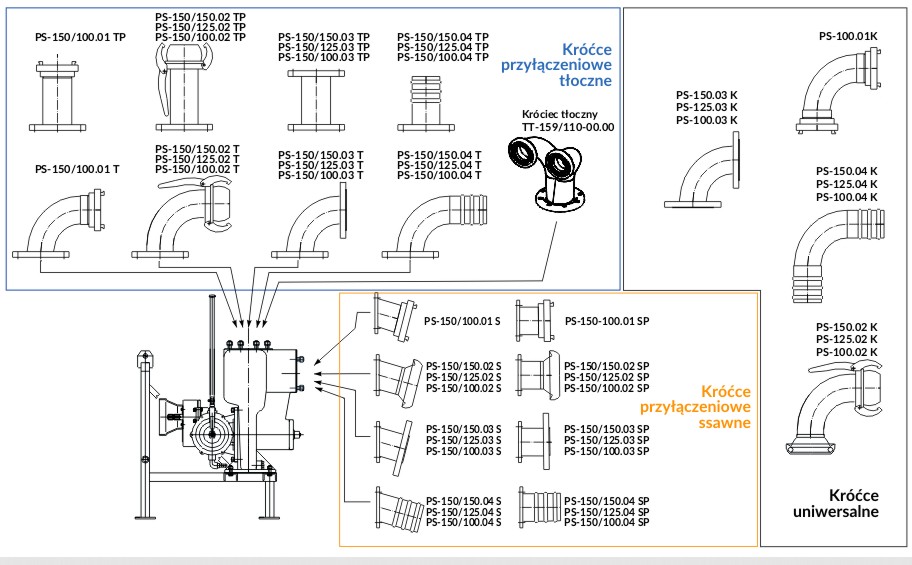

Króćce objęte ofertą producenta pomp zestawiono na obrazku niżej - pełny opis króćców jest dostępny w karcie katalogowej produktu.

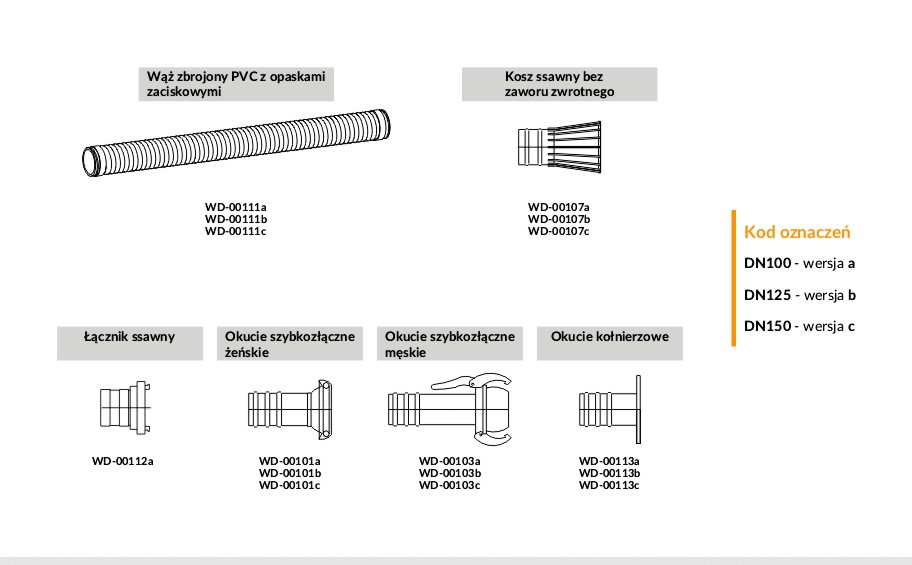

Elementy objęte ofertą producenta pomp zestawiono na obrazku niżej - pełny opis elementów jest dostępny w karcie katalogowej produktu.
