PZM/G (górnicze)
Dokumentacja
Pompy zatapialne z wirnikiem zamkniętym wielokanałowym. Króciec tłoczny DN 50
Zastosowanie
Medium : pompy z wirnikiem zamkniętym wielokanałowym - do tłoczenia wody lub cieczy lekko zanieczyszczonych drobnymi ciałami stałymi typu: piasek, kamyki, drobny żwir. Wielkość zanieczyszczeń przechodzących przez układ hydrauliczny pompy wynosi do 8 mm.
Obszar zastosowań
Konstrukcja i materiały
Odwadnianie wyrobisk, szybów i innych miejsc z wód w podziemnych wyrobiskach niemetanowych zakładów rud metali nieżelaznych.
Pompy nie są wykonane jako przeciwwybuchowe i nie mogą być stosowane w miejscach zagrożonych wybuchem.
Jednostopniowy agregat zatapialny (IP68) - wykonanie przenośne.
Na wlocie zamontowany kosz ssawny celem ograniczenia wielkości pompowanych zanieczyszczeń.
Dopuszczalna temperatura medium przy pracy ciągłej 40
0
C.
Silnik:
klasa izolacji F, rozruch bezpośredni lub pośredni, praca S1
Materiały standardowe:
-
żeliwo EN-GJ-250 (korpus, wirnik, pokrywa wlotowa,
korpus silnika) - stal nierdzewna (wał i tuleja ochronna)
- przewód zasilający H07RN-F (dł. 10 mb)
-
emalia epoksydowa (powłoka ochronna)

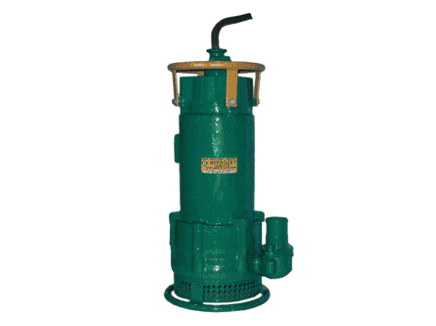

Przykład budowy

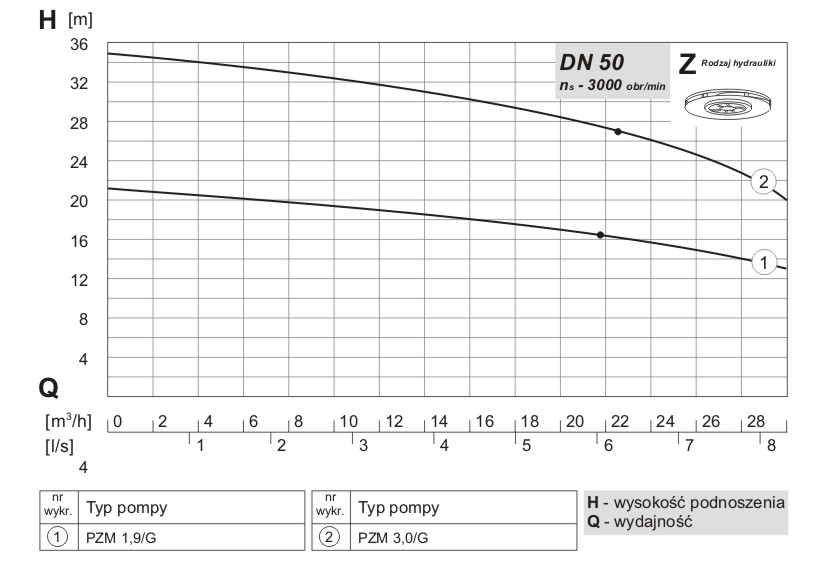

Charakterystyki hydrauliczne

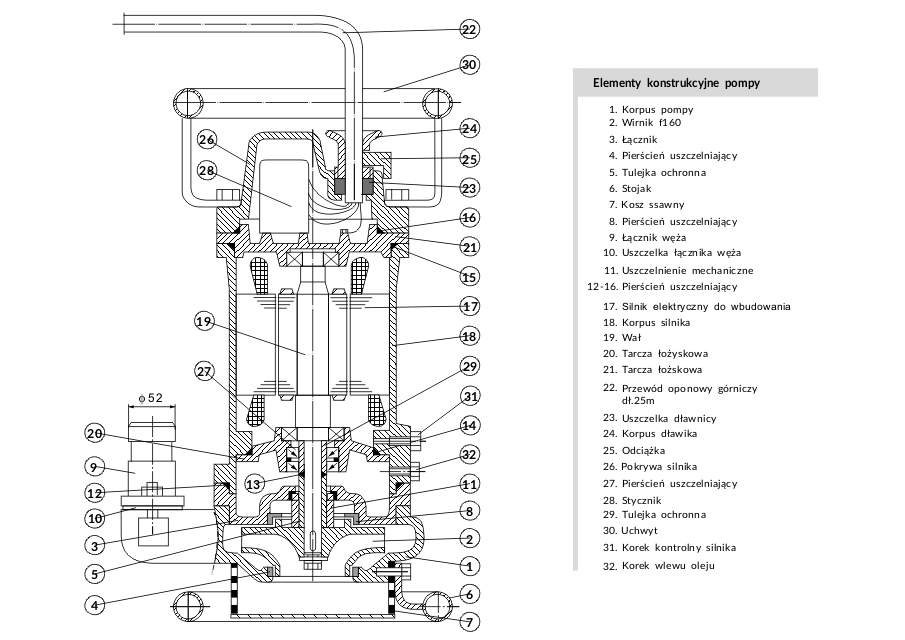

Budowa pompy PZM/G
PZM/G (n=3000obr/min; moc 1,9-3,0kW)
