Szybkozłącze ZZM z zaworem zwrotnym kulowym
Dokumentacja
Armatura do przydomowych przepompowni ścieków
Zastosowanie

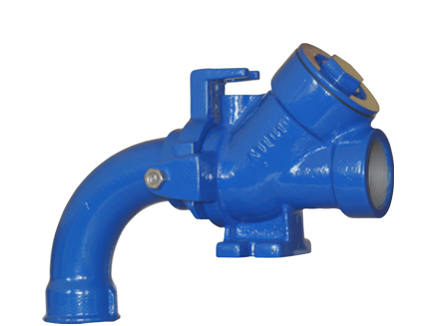

Szybkozłącze hydrauliczne ZZM z zaworem zwrotnym kulowym jest stosowane w przydomowych przepompowniach ścieków z wewnętrzną instalacją hydrauliczną DN50 .
Budowa

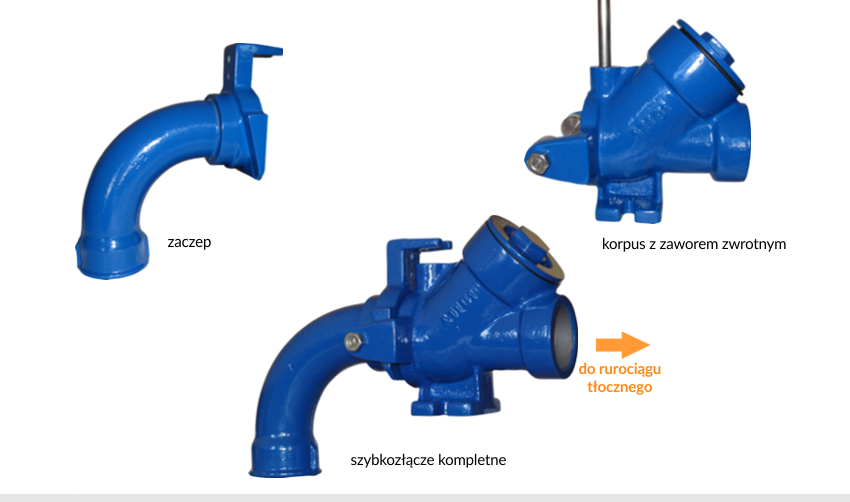

Wyróżnia się dwa podstawowe elementy konstrukcyjne szybkozłącza:
- korpus zintegrowany z zaworem zwrotnym kulowym DN50 – mocowany stacjonarnie w zbiorniku do belki lub wspornika
- zaczep sprzęgany z korpusem – mocowany do pionu hydraulicznego z pompą zatapialną (pion odłączalny od instalacji)
Funkcjonalność

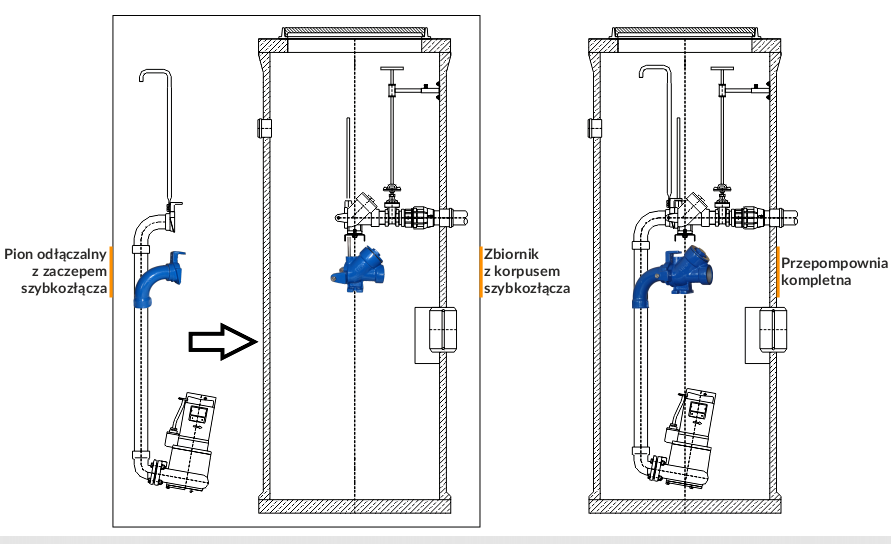

Szybkozłącze umożliwia wyciąganie pompy ze zbiornika przepompowni bez konieczności wchodzenia do jego wnętrza. Zintegrowany zawór zwrotny zapobiega wstecznemu przepływowi ścieków w instalacji po wyłączeniu pompy.
Ze względów ergonomicznych szybkozłącze jest doposażone w elementy ze stali kwasoodpornej:
- uchwyt prętowy do wyciągania/opuszczania pionu odłączalnego z pompą
- prowadnicę prętową do poprawnego osadzania pionu odłączalnego w gnieździe korpusu (szczególnie istotne przy lustrze ścieków powyżej poziomu mocowania korpusu)
