Zasuwy odcinające nożowe ZN
Dokumentacja
Armatura zwrotna i odcinająca
Zastosowanie
Przeznaczone do regulacji przepływu w rurociągach technologicznych. Stosowane do wody czystej oraz mediów z dużą zawartością ciał stałych i elementów włóknistych.
Parametry pracy:
temperatura pracy do
70°C
, ciśnienie robocze
PN10
| DN50 | DN65 | DN80 |
| DN100 | DN150 | DN200 |

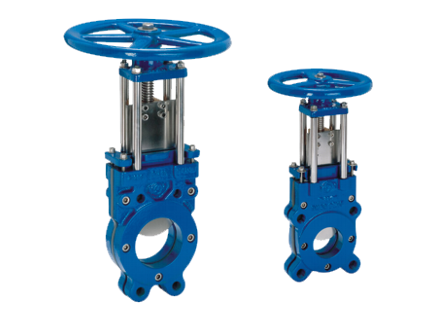

Konstrukcja
Korpus żeliwny dwuczęściowy do montażu między kołnierzami. Regulacja przepływu poprzez ruch noża w korpusie. Wykonanie noża ze stali nierdzewnej. Napęd noża ręczny - pokrętło na trzpieniu niewznoszącym .
Zastosowanie śruby jako elementu przekazującego ruch pozwala na uzyskanie dużego przełożenia. Przy takim rozwiązaniu napędu nie ma większych oporów przy otwieraniu i zamykaniu nawet przy długim czasie bezruchu zasuwy.
Szczegółowe informacje techniczne odnosnie produktu są zawarte w karcie katalogowej - patrz załącznik w zestawieniu niżej
