NURT 65 PZM/S
Dokumentacja
Pompy zatapialne z wirnikiem "vortex". Króciec tłoczny DN 65
Zastosowanie
Medium : woda surowa, ciecze brudne oraz zanieczyszczone domieszkami stałymi pochodzeniav mineralnego, długimi ciałami włóknistymi pochodzenia organicznego, zawierające także większe elementy stałe i pęcherzyki gazu
- ścieki bytowe i komunalne
- gnojowica
- osady różne
- ścieki przemysłowe
-
wody technologiczne i deszczowe
Konstrukcja i materiały
Przykład budowy
Jednostopniowy agregat zatapialny (IP68) - wersja przenośna lub stacjonarna.
Dopuszczalna temperatura medium przy pracy ciągłej 40
0
C.
Silnik:
klasa izolacji F, rozruch bezpośredni lub pośredni, praca S1
Materiały standardowe:
-
żeliwo EN-GJ-250 (korpus, wirnik, pokrywa wlotowa,
korpus silnika) - stal nierdzewna (wał i tuleja ochronna)
- przewód zasilający H07RN-F (dł. 10 mb)
- emalia epoksydowa (powłoka ochronna)
Charakterystyki hydrauliczne

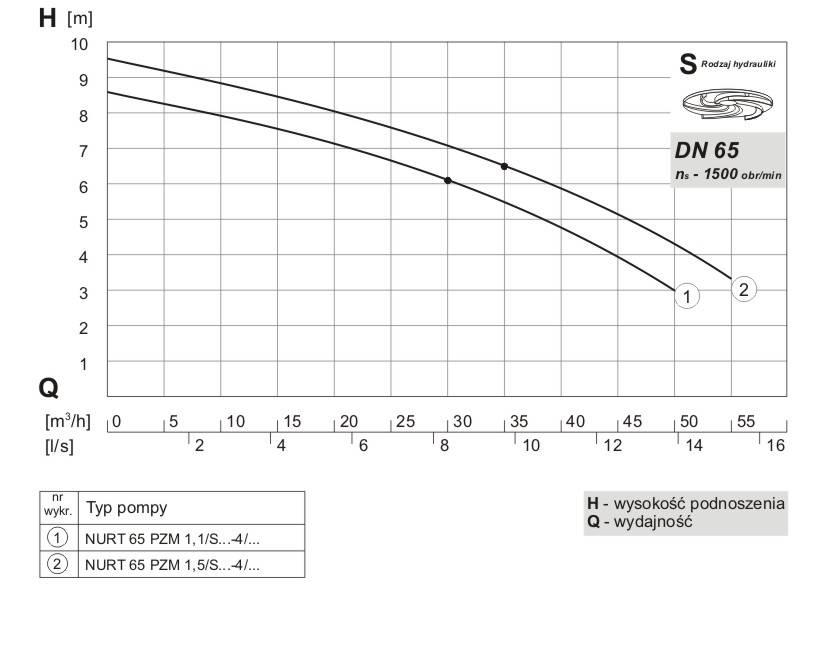

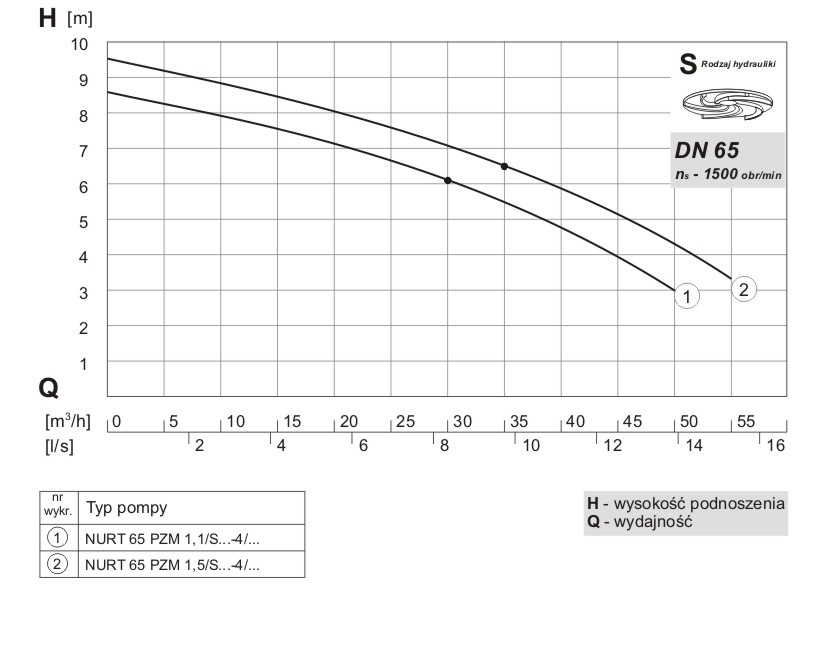

NURT 65 PZM/S-4 (n=1500obr/min; moc 1,1-1,5kW)

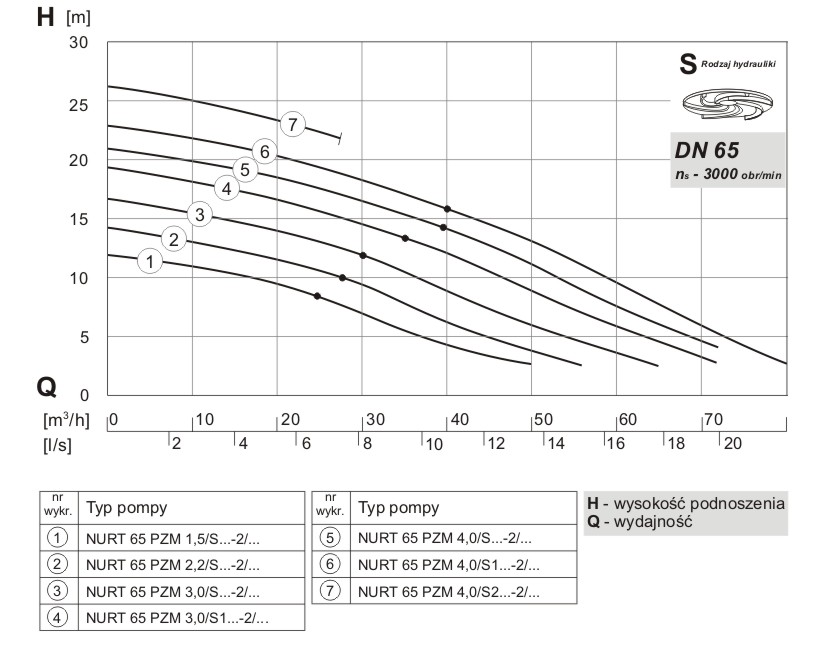

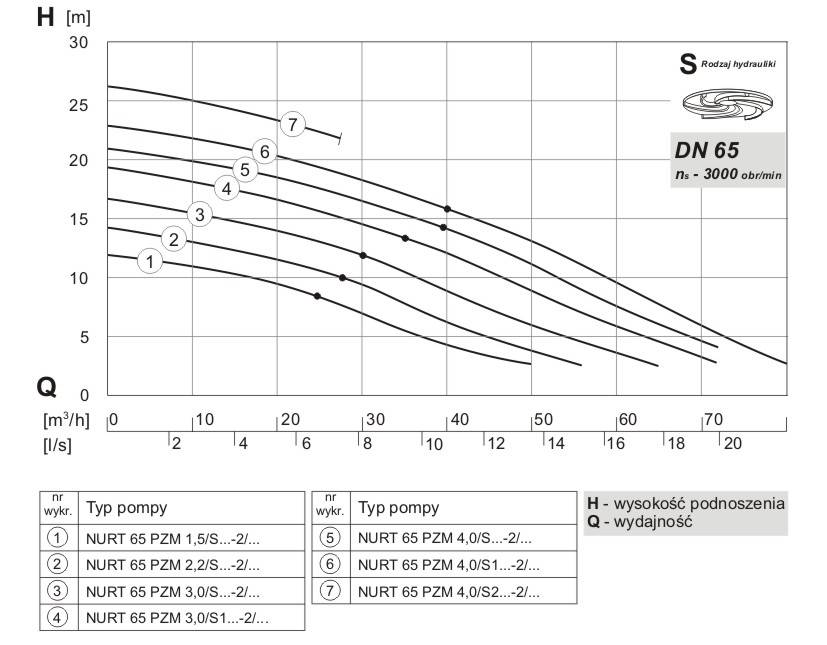

NURT 65 PZM/S-2 (n=3000obr/min; moc 1,5-4,0kW)
Kompletacja dostawy
Agregaty pompowe są dostarczane jako pompy podstawowe bez osprzętu instalacyjnego. Do pomp podstawowych dołączany jest zestaw montażowy , który pozwala na zmontowanie agregatu w wymaganej wersji instalacyjnej – przedstawiono na obrazku niżej.
Wyróżnia się dwa typy zestawów montażowych:
- dla wersji przenośnej pomp - ZMP
- dla wersji stacjonarnej pomp- ZMZ
