Pompy przemysłowe TH
Dokumentacja
Pompy wirowe do podwyższania ciśnienia. Króciec tłoczny DN32; moc 1,1kW
Zastosowanie
Pompy do pompowania wody przemysłowej lekko zanieczyszczonej lub innych cieczy o własnościach zbliżonych do wody, nieagresywnych i nie powodujących korozji żeliwa.
Obszar zastosowań:
- instalacje do podwyższania ciśnienia
- instalacje mycia i płukania, nawadniania i odwadniania
- chłodnictwo, ogrzewnictwo i klimatyzacja
- transport cieczy chłodzącej w rzemiośle kamieniarskim
Budowa
Pompa
hydroforowa
jednostopniowa
TH125/1-1B

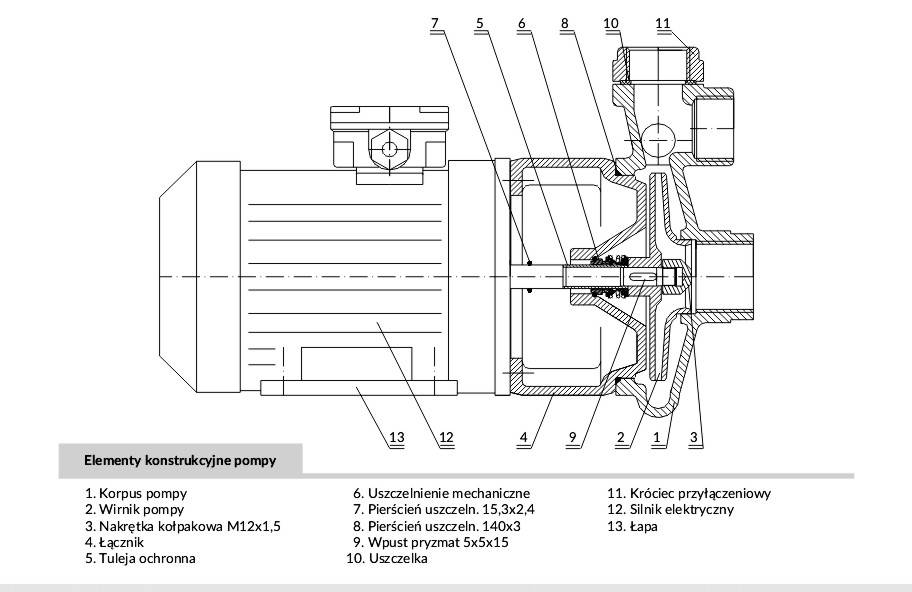

o budowie monoblokowej - budowę przedstawiono na obrazku obok.
Zbudowana jest z żeliwnego korpusu i wirnika oraz łącznika zamykającego korpus pompy od strony napędu. Napędzana jest silnikiem ze specjalnie wydłużonym wałem, na którym osadzono wirnik pompy. Wał w pokrywie, będącej jednocześnie łącznikiem między silnikiem a korpusem pompy, uszczelniony jest
mechanicznym uszczelnieniem
czołowym.
W korpusie pompy jest otwór 1 1/2” do podłączenia rurociągu ssawnego oraz trzy króćce tłoczne: 5/4” , 5/4” i 1” . Przy korzystaniu z jednego z króćców tłocznych pozostałe należy zaślepić. Układ króćców przedstawiono na rysunku niżej.
Pompa posiada łapę służącą do zamocowania (przykręcenia) jej do fundamentu lub dowolnej konstrukcji.
Podstawowe elementy pompy wykonane są
z żeliwa szarego
.

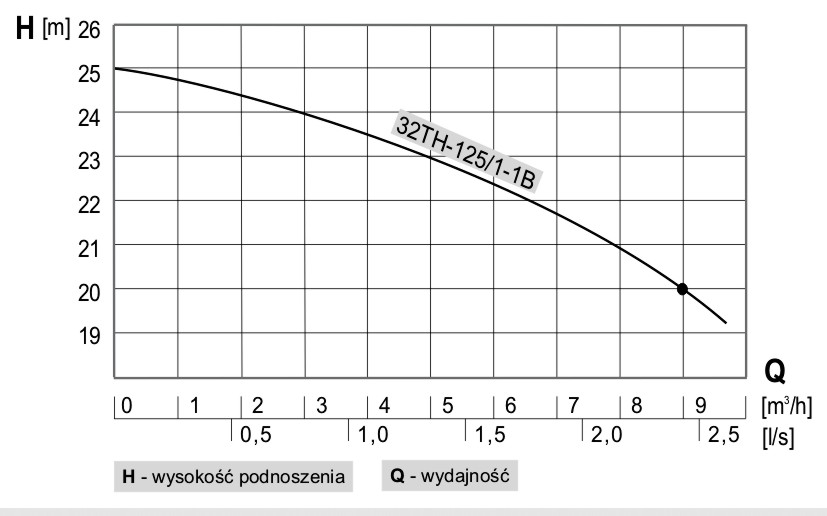

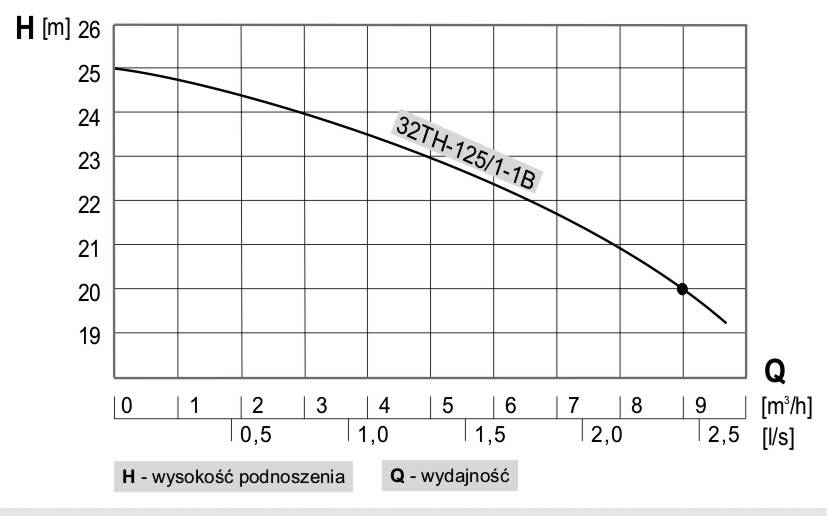

Charakterystyka hydrauliczna

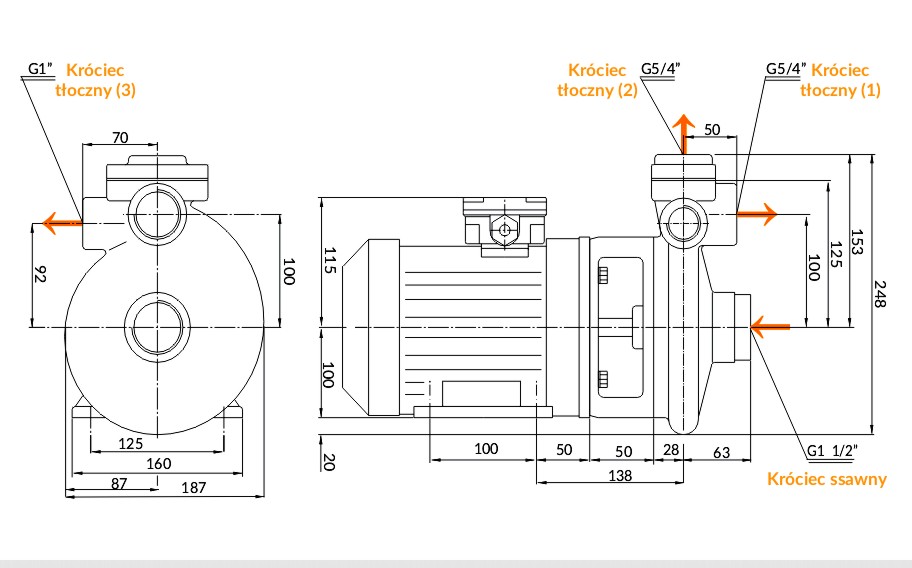

Gabaryty i przyłącza instalacyjne
