65 PZM/W
Dokumentacja
Pompy zatapialne o wymuszonym przepływie z wirnikiem otwartym. Króciec tłoczny DN 65
Zastosowanie
Medium:
pompy z wirnikiem otwartym przysłoniętym pokrywą wlotową stosuje się do pompowania wody oraz cieczy zanieczyszczonych ciałami stałymi pochodzenia mineralnego (kamyki, piasek, żwir, itp.) o wielkości nie większej niż wysokość łopatek wirnika, tj. 15 mm.
Można stosować do do transportu ścieków gospodarczych bez długich zanieczyszczeń włóknistych pochodzenia organicznego.
Obszar zastosowań
Konstrukcja i materiały
- w gospodarstwach domowych do nawadniania roślin,
- pompowanie wody do zbiorników,
- transport wody z rzek i stawów,
- odwadnianiu zalanych pomieszczeń podczas usuwania
- skutków klęsk żywiołowych,
Jednostopniowy agregat zatapialny (IP68) - wersja przenośna lub stacjonarna.
Dopuszczalna temperatura medium przy pracy ciągłej 40
0
C.
Silnik:
klasa izolacji F, rozruch bezpośredni, praca S1
Materiały standardowe:
-
żeliwo EN-GJ-250 (korpus, wirnik, pokrywa wlotowa,
korpus silnika) - stal nierdzewna (wał i tuleja ochronna)
- przewód zasilający H07RN-F (dł. 10 mb)
-
emalia epoksydowa (powłoka ochronna)

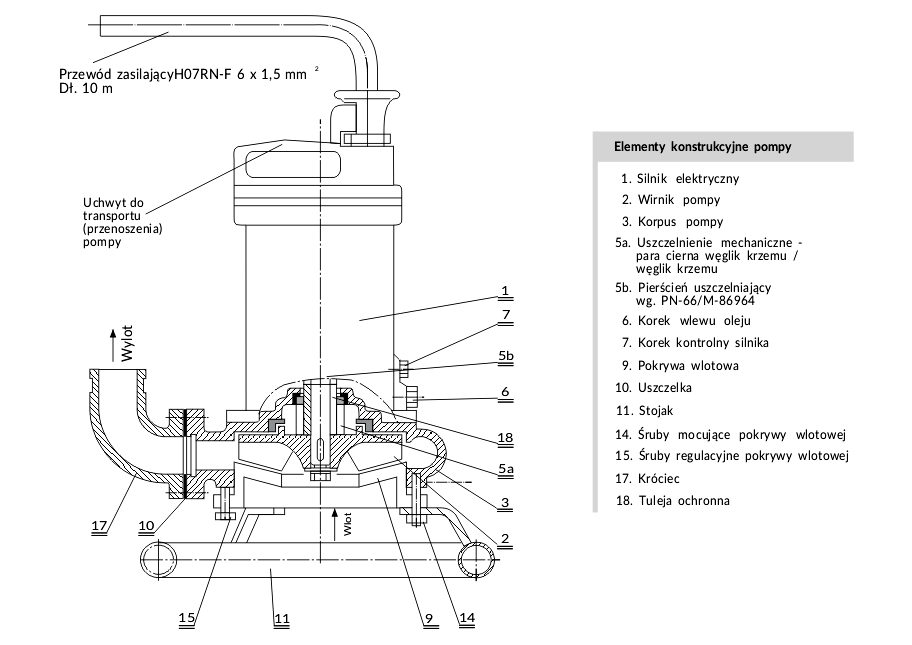

Przykład budowy

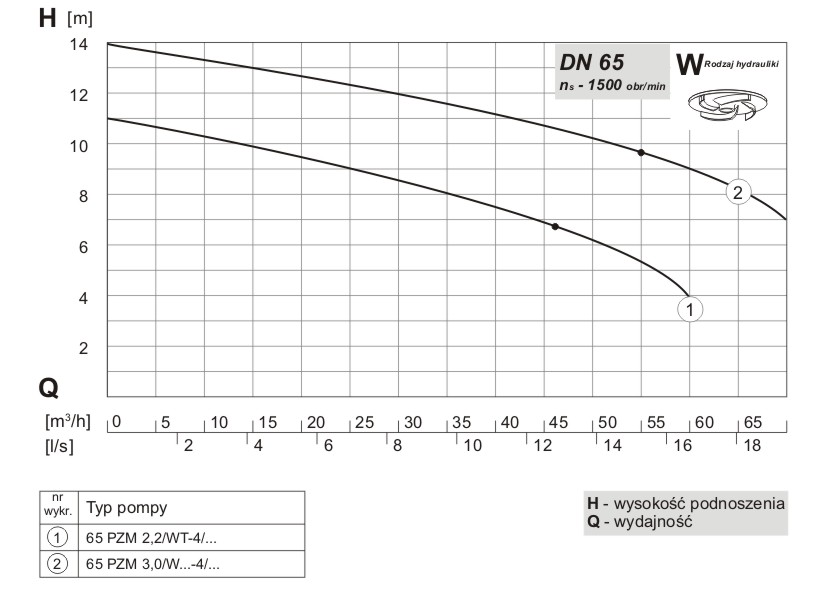

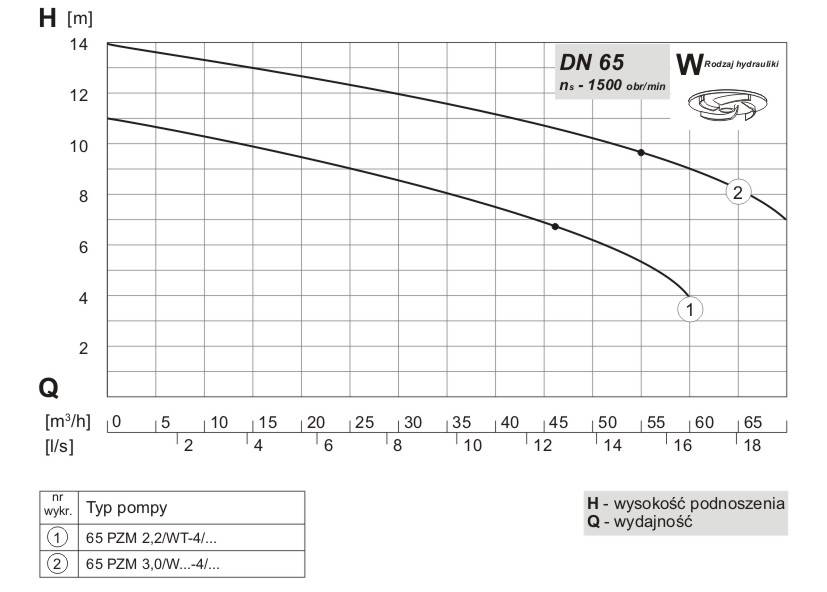

Charakterystyki hydrauliczne
Kompletacja dostawy
Agregaty pompowe są dostarczane jako pompy podstawowe bez osprzętu instalacyjnego. Do pomp podstawowych dołączany jest zestaw montażowy , który pozwala na zmontowanie agregatu w wymaganej wersji instalacyjnej – przedstawiono na obrazku niżej.
Wyróżnia się dwa typy zestawów montażowych :
- dla wersji przenośnej pomp - ZMP
- dla wersji stacjonarnej pomp- ZMZ
